Привод для смесительных клапанов аналоговый 220 B DAB STM06/230 60188048

Увеличить

Производитель: DAB

Модель: STM06/230

Страна бренда: Италия

Гарантия: 2 года

Продукт: сервопривод

Исполнение: ротационный

Способ передачи сигнала: аналоговый

Тип управления: 3х-точечный

Диапазон температурного регулирования: 20…+80 °С

Напряжение: 220 В

Информация о товаре

Характеристики
Описание

Исполнение / Напряжение:

Дата обновления цены: 08.05.2024

Сообщить о поступлении

Удобные способы
оплаты

Обмен и возврат
в течение 7 дней

Привезем гарантийный
талон, товарный
и кассовый чеки

Всегда актуальные
цены на сайте

Гарантируем безопасность всех переданных данных

Характеристики товара Привод для смесительных клапанов аналоговый 220 B DAB STM06/230 60188048

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Производитель

DAB
Модель

STM06/230
Артикул

60188048
Страна бренда

Италия
Страна производства

Италия
Гарантия

2 года
Продукт

сервопривод
Исполнение

ротационный
Назначение

отопление, охлаждение
Область применения

бытовая, промышленная, коммунально-бытовая, коммерческие здания
РАЗМЕРЫ, ОБЪЕМ И ВЕС
Высота

93 мм
Ширина

82 мм
Глубина

93 мм
Вес

0.47 кг
КОНСТРУКЦИЯ
Материал корпуса

не горючий пластик
Цвет

черный
Дисплей

нет
Способ передачи сигнала

аналоговый
Тип управления

3х-точечный
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность

3.5 Вт
Время поворота на 90°

135 сек
Угол поворота

90 °
Диапазон температурного регулирования

20…+80 °С
Температура окружающей среды

0…+50 °С
Крутящий момент

6 Нм
ПОДКЛЮЧЕНИЯ
Источник питания

сеть
Подключение к термостату

встроенный контроллер
Напряжение

220 В
Частота сети питания

50 Гц
Класс защиты

IP 40
Подключение клапана

адаптер
ФУНКЦИИ И ОСНАЩЕНИЕ
Индикация питания

есть
Индикация работы

есть
Индикация настроенной температуры

есть
Функция "Ручное управление"

есть
Выносной погружной датчик

есть

Описание

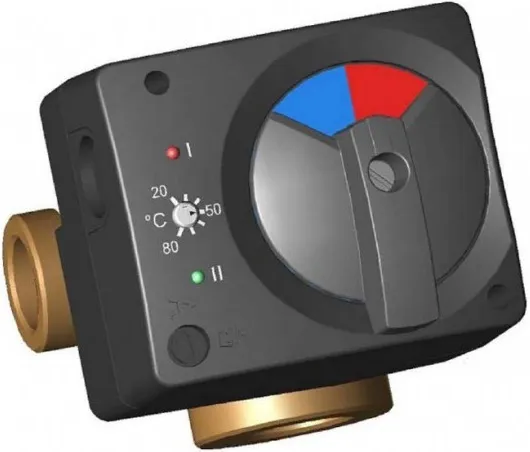

Сервопривод DAB серии STM06/230 со встроенным термостатом

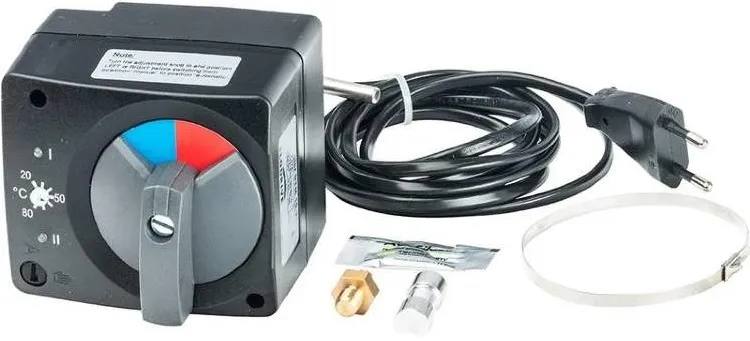

Предназначен для управления 3-х ходовым смесителем насосно-смесительного модуля DN20 автономно, без какой-либо автоматики. Поддерживает постоянную температуру подающей/обратной линии смесительного контура, заданную в диапазоне 20 - 80 °С. Есть возможность переключения на режим ручного управления. Под крышкой корпуса имеются настроечные переключатели, позволяющие настроить направление “открытие”/”закрытие”, работу по ограничению температуры подающей линии или обратной линии, и встроенный температурный ограничитель. На корпусе расположены два LED-индикатора состояния сервопривода (зелёный и красный). Сервопривод оснащён проводом с вилкой для подключения электропитания 230В/50 Гц, и выносным датчиком температуры NTC (Ду=6 мм, L=1м). Электрический сервопривод монтируется непосредственно на смеситель. В комплект поставки входит термопаста, монтажная втулка, и металлический хомут для крепления датчика температуры на трубопроводе.

Технические характеристики


Номинальное напряжение	230 В с частотой переменного тока 50 Гц
Потребляемая мощность	3,5 Вт
Датчик температуры накладной	NTC датчик температуры, 8.2 кОм при температуре + 25 °C, оснащён кабелем длиной 1м; диаметр датчика 6 мм, длина 43 мм
Диапазон настройки температуры	От + 20 °C до + 80 °C
Внутренний температурный предел	Ограничение минимальной температуры +60 °C или +70 °C Ограничение максимальной температуры + 55 °C
Дополнительные функции, регулировка через внутренний DIP - переключатель	1: Направление вращения привода 2: Ограничение минимальной температуры 3: Ограничение максимальной температуры 4: Защита от блокировки смесителя
Индикатор рабочего режима и неисправности	Светодиоды: красный (I) и зелёный (II)
Время выбега	135 сек. на угол поворота 90°
Крутящий момент макс.	6 Нм
Индикатор положения Со шкалой положения штока.	Поток справа (VR), поток слева (VL)
Ручное аварийное управление	С помощью ручки сервопривода
Класс защиты	II
Степень защиты	IP 40 в соответствии с DIN EN 60529 (VDE 0470-1)
Режим работы	Тип 1 Y (в соответствии с DIN EN 60730-1)
Класс изоляции	2
Температура окружающей среды	От 0 °C до + 50 °C
Установка	Подходит к ESBE-, Meibes, ELODRIVE, HuchEnTEC, PAW-смесителям
Монтажное положение	Произвольное
Корпус	Пластик, PC (Поликарбонат), армированный стекловолокном
Размеры	93 мм x 82 мм x 93 мм
Масса	0,47 кг
