Описание

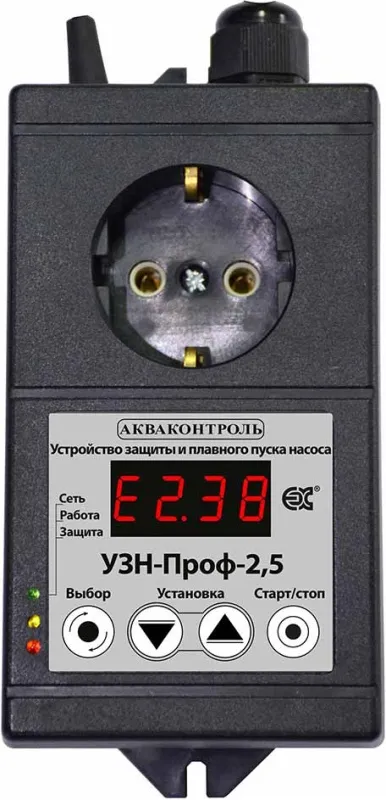

EXTRA® Акваконтроль Программируемое устройство защиты насоса с плавным пуском УЗН-Проф
Назначение
Программируемое устройство защиты насоса с плавным пуском «Extra Акваконтроль» УЗН-Проф предназначено для защиты скважинных, поверхностных и дренажных насосов центробежного типа с асинхронными электродвигателями, которые не имеют встроенных электронных систем управления, частотного преобразователя или плавного пуска.
УЗН обладает функцией обучения характеристикам подключенного насоса, что позволяет использовать его с насосами разных мощностей без проведения электроизмерительных работ и кропотливой настройки.
УЗН состоит из двух функциональных модулей:
модуль устройства защиты насоса УЗН-Проф «Extra Акваконтроль» имеетфункцию автоматического определения параметров электрической сети и характеристик насоса, подключенного в систему водоснабжения, и обеспечивает адаптивный плавный пуск, гарантирующий стабильное плавное включение насоса при разных уровнях напряжения в сети, автоматическое формирование графика плавного пуска, в зависимости от условий работы насоса после проведения процедуры обучения, защиту от сухого хода и перегрузок методом постоянного контроля электрических параметров при работе насоса;
модуль встроенного мультиметра измеряет и отображает напряжение сети, потребляемый насосом ток, его мощность и cosⱷ.
Модель УЗН-Проф-1.5 предназначена для работы бытового элекнасоса (далее – насоса) с потребляемой мощностью P1 не более 1.5 кВт.
Модель УЗН-Проф-2.5 предназначена для работы насоса с потребляемой мощностью P1 не более 2.5 кВт.
Функции и режимы модуля УЗН-Проф
До проведения процедуры “обучения” УЗН обеспечивает:
- адаптивный плавный пуск насоса;
- защиту от короткого замыкания в цепях питания насоса;
- защиту от работы при низком и высоком напряжении в сети.
После проведения процедуры обучения автоматически формирует график плавного пуска в зависимости от условий работы насоса и включаются следующие защитные функции УЗН:
- защита от сухого хода по электрическим параметрам;
- защита от перегрузок по потребляемому току;
- защита от заклинивания вала.
