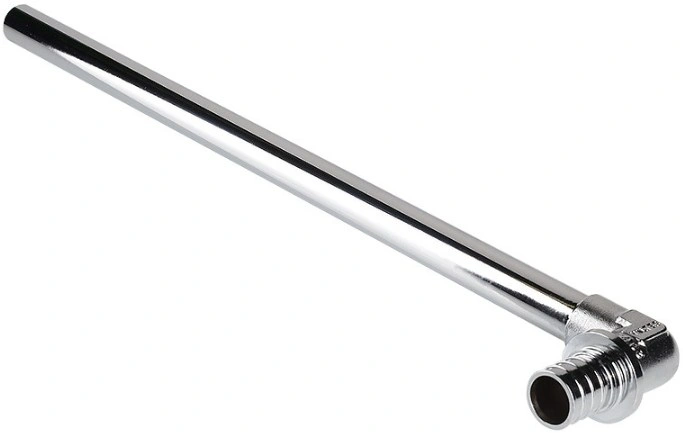

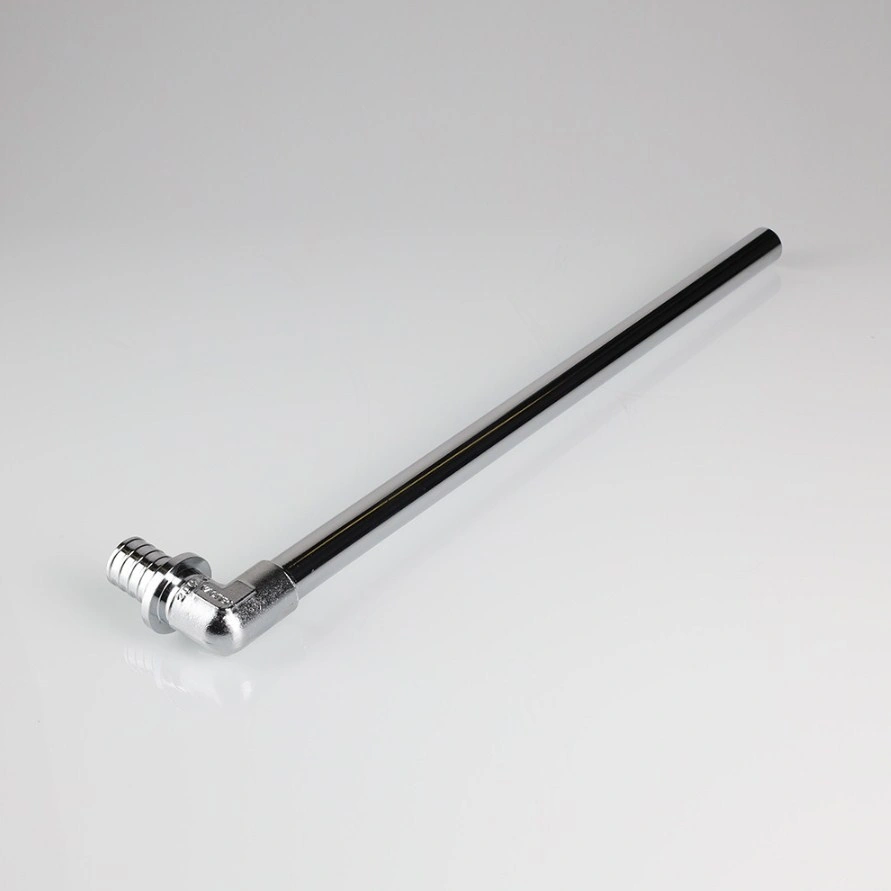

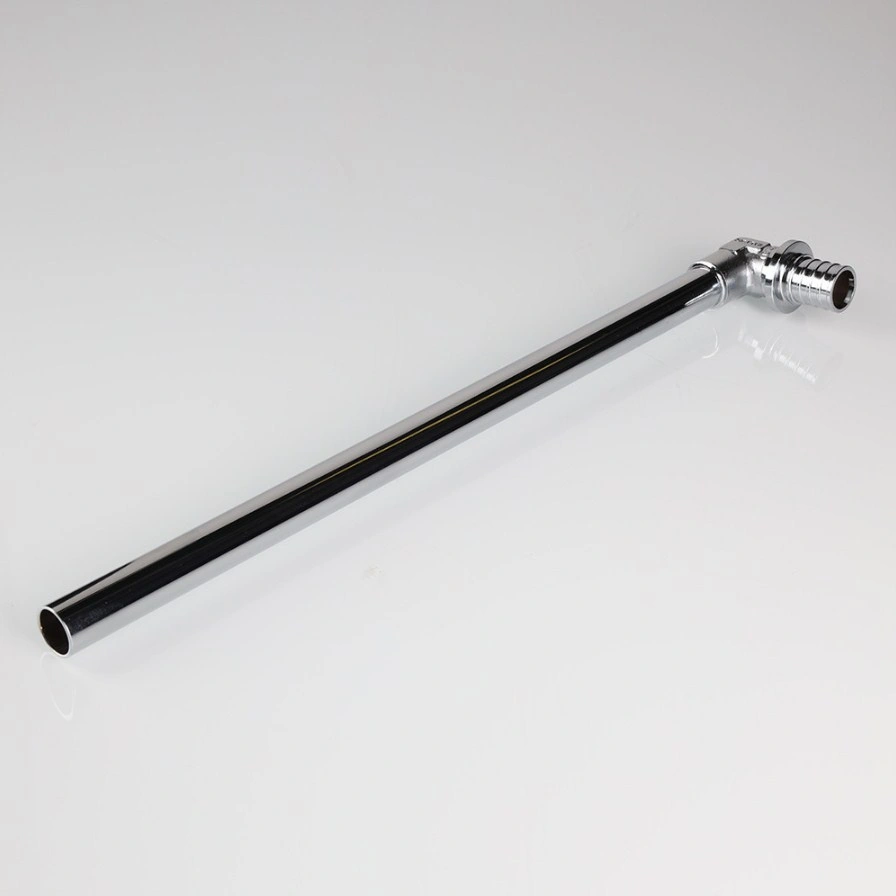

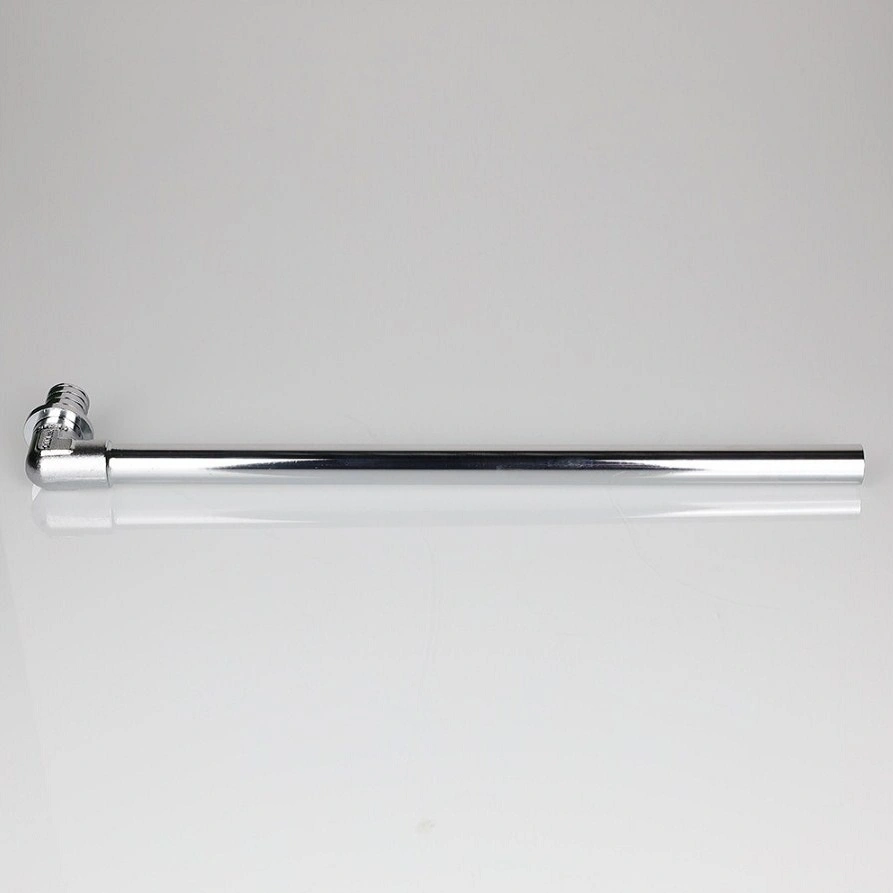

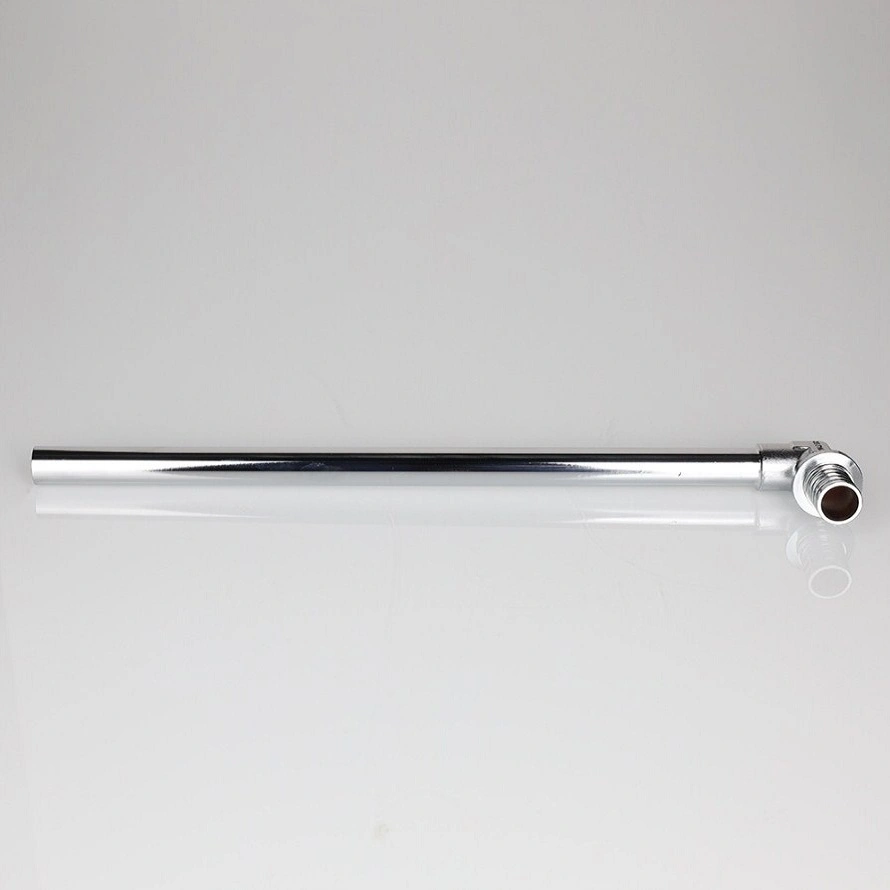

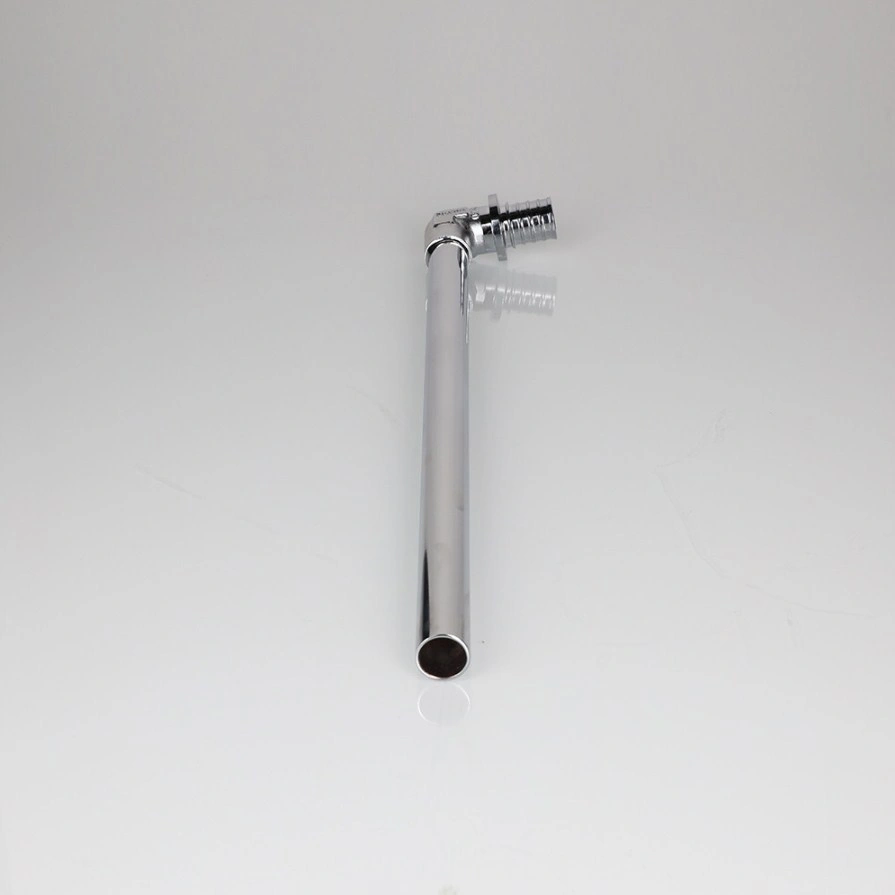

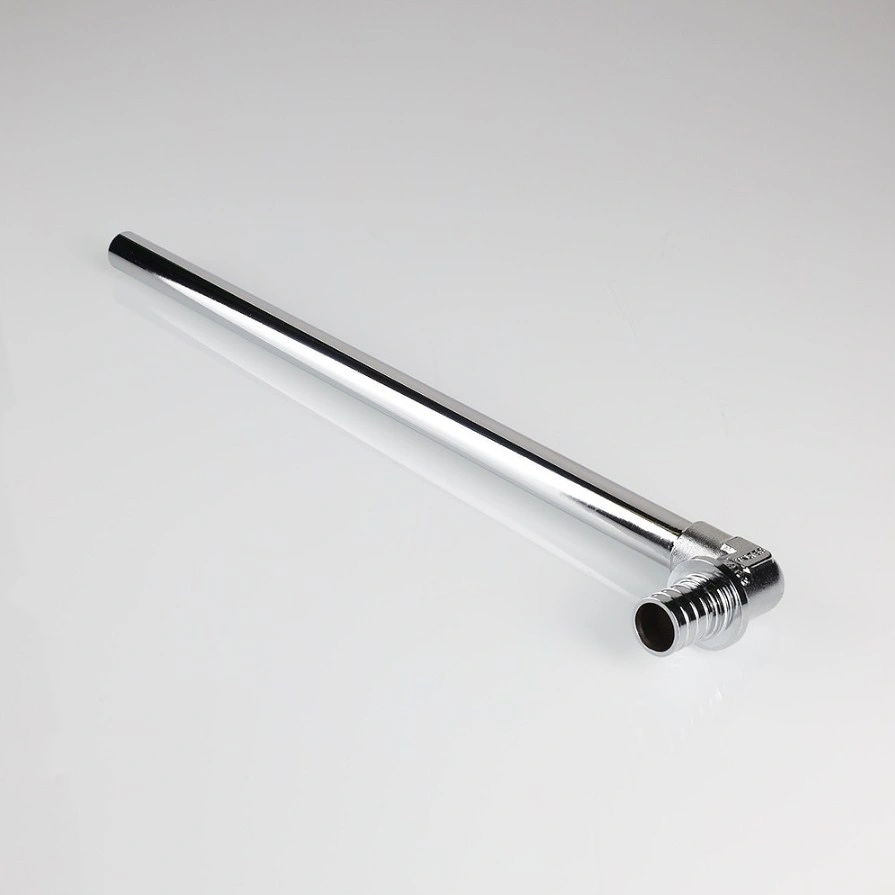

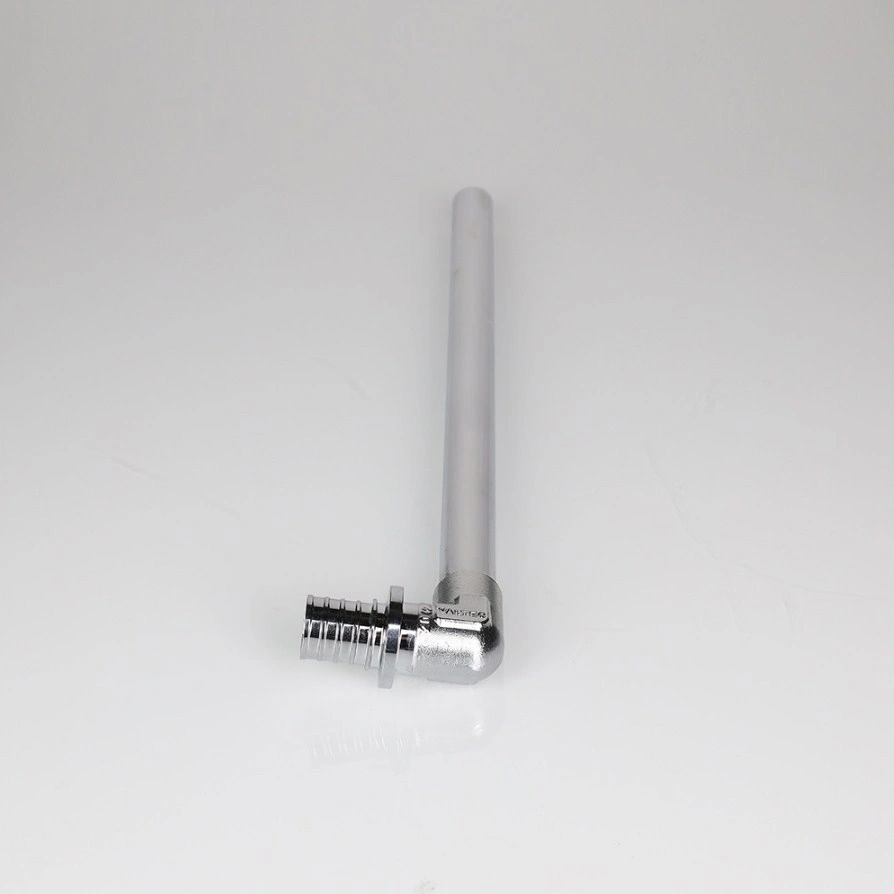

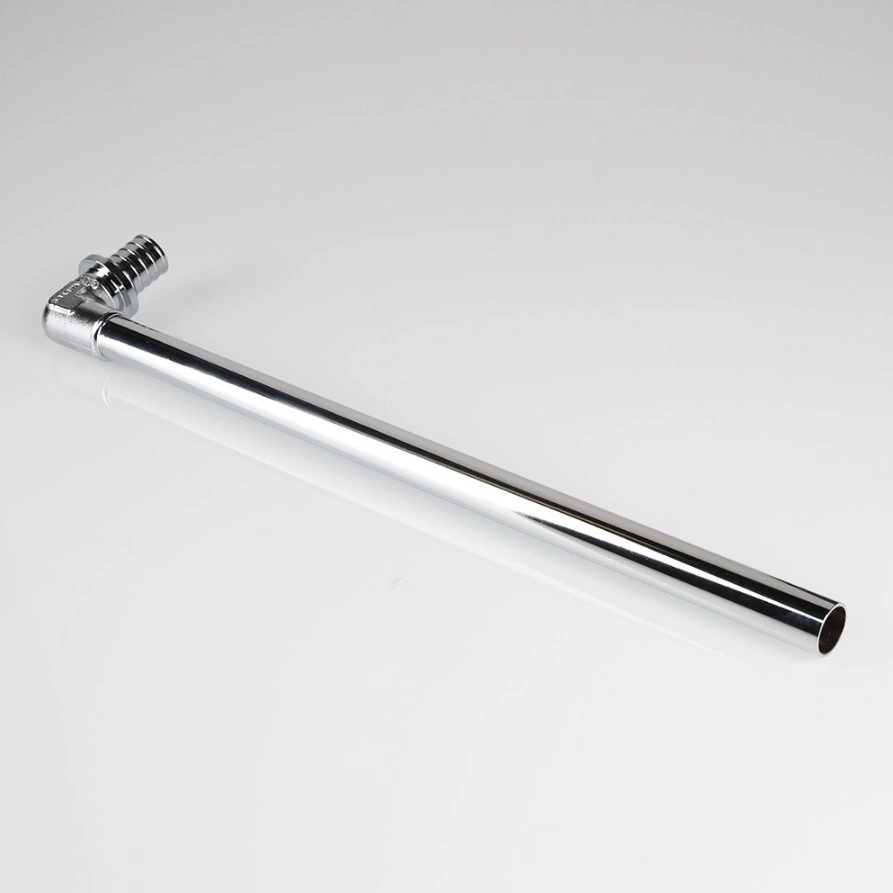

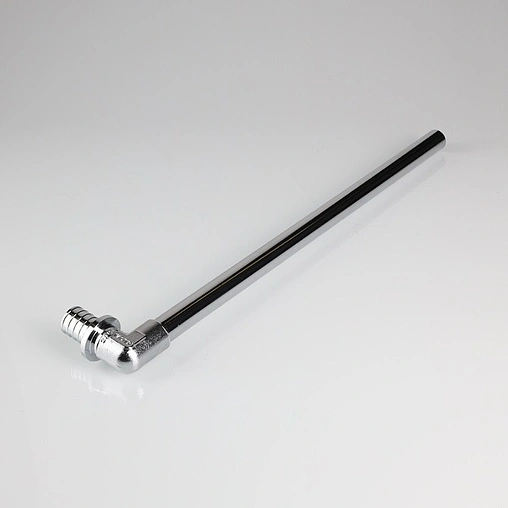

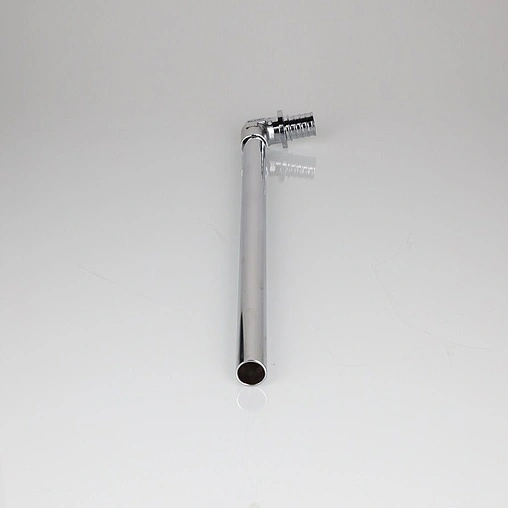

Уголок аксиальный радиаторный с хромированной трубкой 16мм x 15мм L-300мм Valtec VTm.481.C.001615

Описание

Аксиальные фитинги (надвижные фитинги) VALTEC предназначены для создания неразъемных соединений труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PE-RT размерной серии S3,2 (SDR 7,4) по ГОСТ 32415-2013 в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Максимальное рабочее давление – 16 бар, максимальная рабочая температура – 95 °С, средний срок службы соединителей – 50 лет.

Аксиальные фитинги VALTEC надежны и просты. Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Аксиальные фитинги серии VT.400.BG оснащаются универсальной надвижной гильзой, их можно монтировать как ручным (VT.1240.FT), так и электрическим (44067-51 или 48348-51) инструментом.

Преимущества аксиальных фитингов VALTEC:

• быстрый, легкий и надежный монтаж;
• не заужают диаметр присоединяемых трубопроводов;
• материал трубы и является уплотнителем;
• соединение можно сразу нагружать давлением;
• возможность замоноличивания соединений.

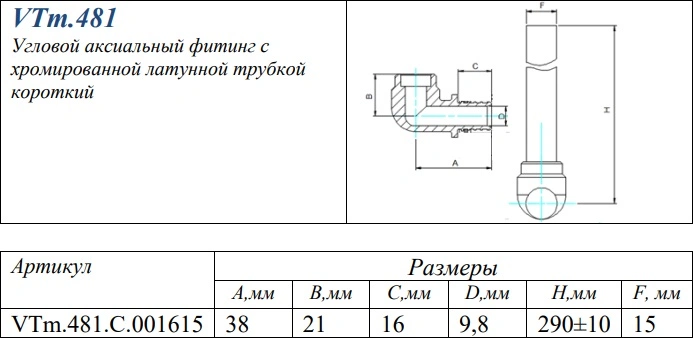

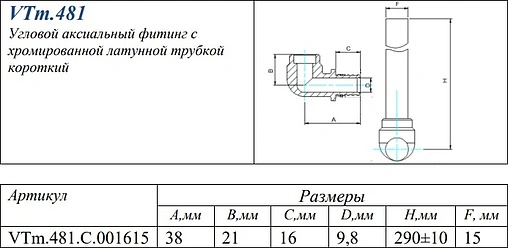

(VTm.481.C) Аксиальные фитинги (надвижные фитинги) VTm.481 предназначены для подключения трубопровода из сшитого полиэтилена к арматуре отопительных приборов. Присоединяемые трубы должны иметь следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпус фитинга VTm.481 изготовлен из горячештампованной латуни марки CW617N. Как и входящая в конструкцию фитинга латунная трубка, он имеет хромовое покрытие.

Монтаж фитинга осуществляется с использованием хромированной надвижной гильзы VTm.400.BC с применением ручного (VT.1240.FT) или электрического (44067-51 или 48348-51) инструмента.

Длина трубки фитинга – 30 см. Если арматура находится ниже, то следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом.
