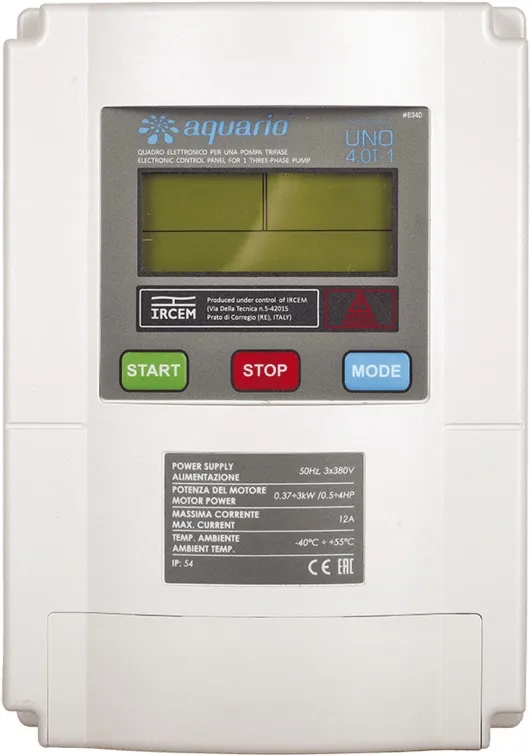

AQUARIO Шкаф управления и защиты 3-х фазный (0,37-3кВт) UNO4.0T-1
ОБЛАСТЬ ПРИМЕНЕНИЯ
Шкаф управления серии UNO предназначены для управления работой и защиты одного поверхностного или погружного электронасоса, работающего от трехфазной сети 3х380В, 50Гц.
Применяются в системах водоснабжения, в производственных циклах на предприятиях, для управления дренажными насосами в системах водоотведения и канализации.
Обеспечивают следующий функционал:
- Запуск и остановка насоса в ручном режиме (независимо от внешних сигналов от возможных датчиков, реле и т.п.);
- Запуск и остановка насоса в автоматическом режиме от внешних сигналов:
- от выключателей (датчик уровня) поплавкового типа. Насос запускается и останавливается в зависимости от уровня воды в источнике;
- от кондуктометрических датчиков уровня (электродов). Насос запускается и останавливается в зависимости от уровня воды в источнике;
- от реле давления. Насос запускается и останавливается по мере достижения настроенных уровней давления. Эксплуатация осуществляется с мембранным баком;
- Защита насоса от работы без воды по сигналам от кондуктометрических датчиков уровня или поплавкового выключателя;
- Защита насоса от работы без воды без установки датчиков, по величине потребляемого электродвигателем тока;
- Защита насоса от недостатка и избыточного напряжения в сети;
- Защита насоса от потери (обрыва) фазы в питающей электросети;
- Защита насоса от перегрузки по току;
- Защита от перегорания при блокировке вала насоса;
- Защита шкафа управления при коротком замыкании;
- Индикация параметров электросети, состояния насоса, типа ошибки при срабатывания защиты
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Мощность электродвигателя насоса (механическая, Р2) — 0.37 ÷ 3 кВт / 0,5 ÷ 4 НР
- Максимальный рабочий ток в одной фазе — 12А
- Номинальные параметры электросети — 3 х 380В, 50 Гц
- Температура окружающей среды — от - 40°С до + 55°С
- Относительная влажность воздуха — не выше 90%выпадение конденсата и коррозия на внутренних частях не допускается
- Класс защиты корпуса — IP54
- Габаритные размеры — 160мм х 85мм х 228мм
- Вес — 1,2кг
КОМПЛЕКТ ПОСТАВКИ:
- Шкаф управления - 1шт
- Кронштейн для настенного крепления - 2шт
- Погружной электрод - 3шт
- Руководство по эксплуатации - 1шт
- Упаковка - 1шт
