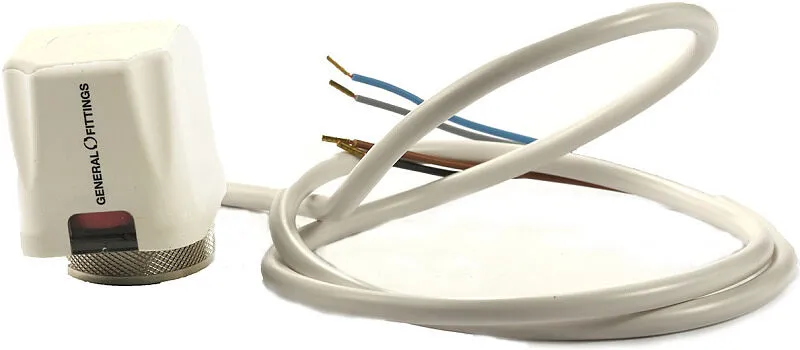

Сервопривод электротермический НЗ 230 В М30 x 1.5 General Fittings 6500.89 650089H2300W4A

Описание

Электротермический привод GENERAL FITTINGS серии 6500.89

Описание

Электротермический сервопривод ВКЛ.- ВЫКЛ. (открыто – закрыто) предназначен. для управления
регулирующими клапанами в системах отопления и охлаждения. Электрокабель сервопривода не подлежит
замене. При повреждении кабеля необходимо заменить весь сервопривод.

Применение

Сервоприводы работают в режиме открыто-закрыто по сигналу комнатного термостата.

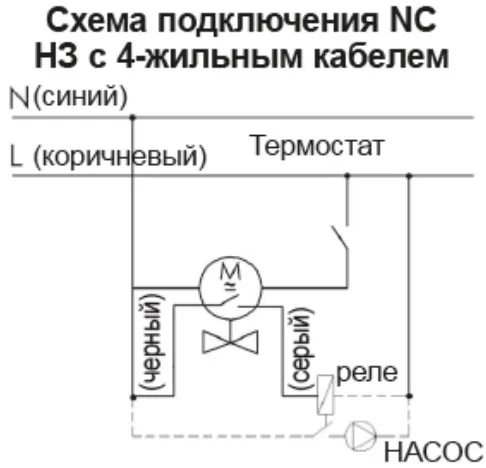

Контакты микровыключателя (4-жильный кабель) нормально открыты в НЗ сервоприводах и нормально замкнуты в НО сервоприводах. Индуктивная нагрузка микровыключателя 700мА при макс. 250 В~, резистивная 3А при макс. 250 В~.

Принцип работы

НЗ сервоприводы (NC) При монтаже сервопривода на клапан, запорный элемент клапана перекрывает поток теплоносителя в трубопроводе. При подаче электрического тока сервопривод открывает клапан в следствии
расширения сильфона. При отключении тока сервопривод снова закрывает клапан.
Красный = клапан закрыт - черный = клапан открыт

Технические характеристики

• Принцип действия: модулятор, тип микровыключателя 1.В
• Степень загрязнения окр. среды: 2
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Тип привода: линейный
• Ход штока привода: 3,5 мм
• Ход штока управляемого клапана: 2,5 мм
• Номинальное напряжение: 230VAC (+10% -15%)
• Частота: 50 ÷ 60 Гц
• Потребляемая мощность: 1,8 Вт-230 В
• Время хода: ок. 90 секунд
• Маркировка: СЕ в соответствии с EN 60730-1 + EN 60730-2-14 EN55014-1 + EN55014-2 + EN55104
• Класс защиты:IP44 по EN 60529
• Класс электрозащиты: II
• Пластик: огнеустойчивый UL-4-V0-V2
• Рабочая температура воздуха: 0°С - 50°С
• Температура хранения: -25°С - 60°С
• Механическое подключение через резьбовое кольцо М30х1,5
