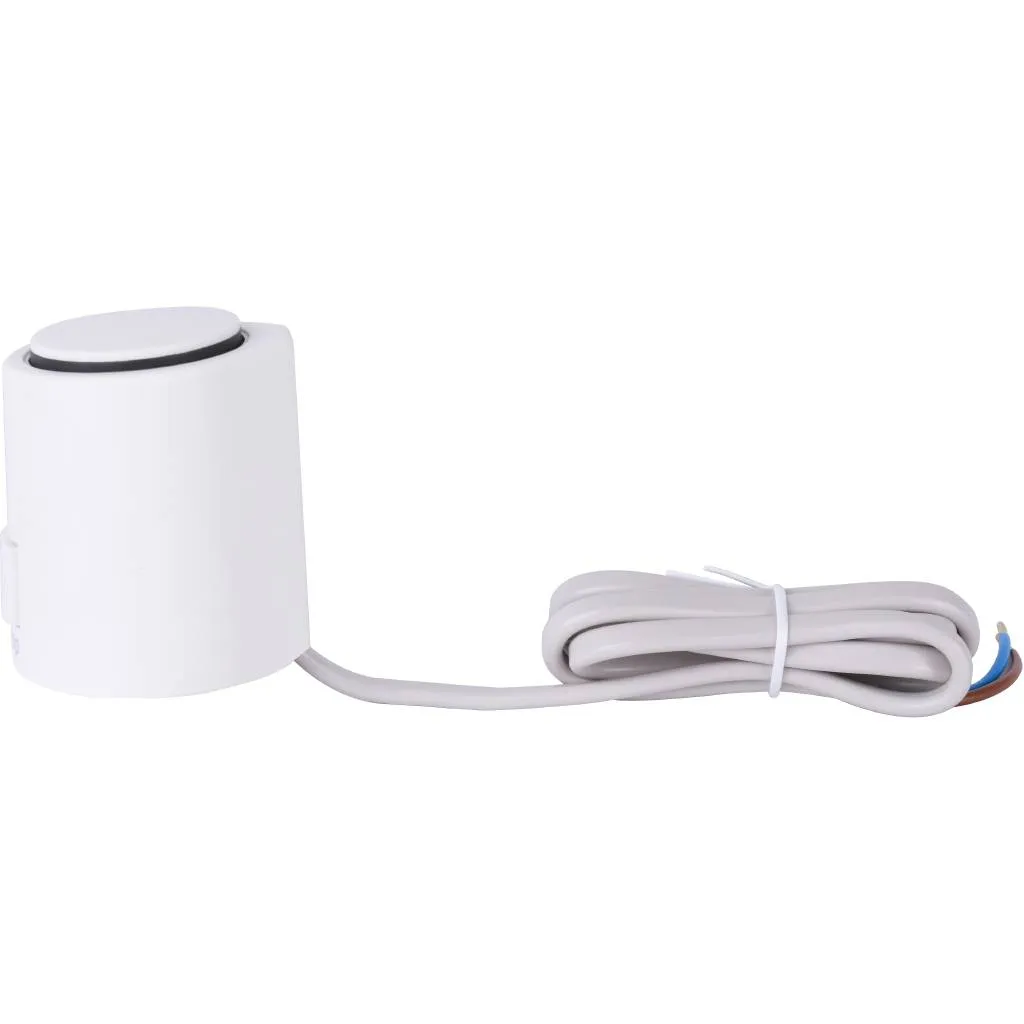

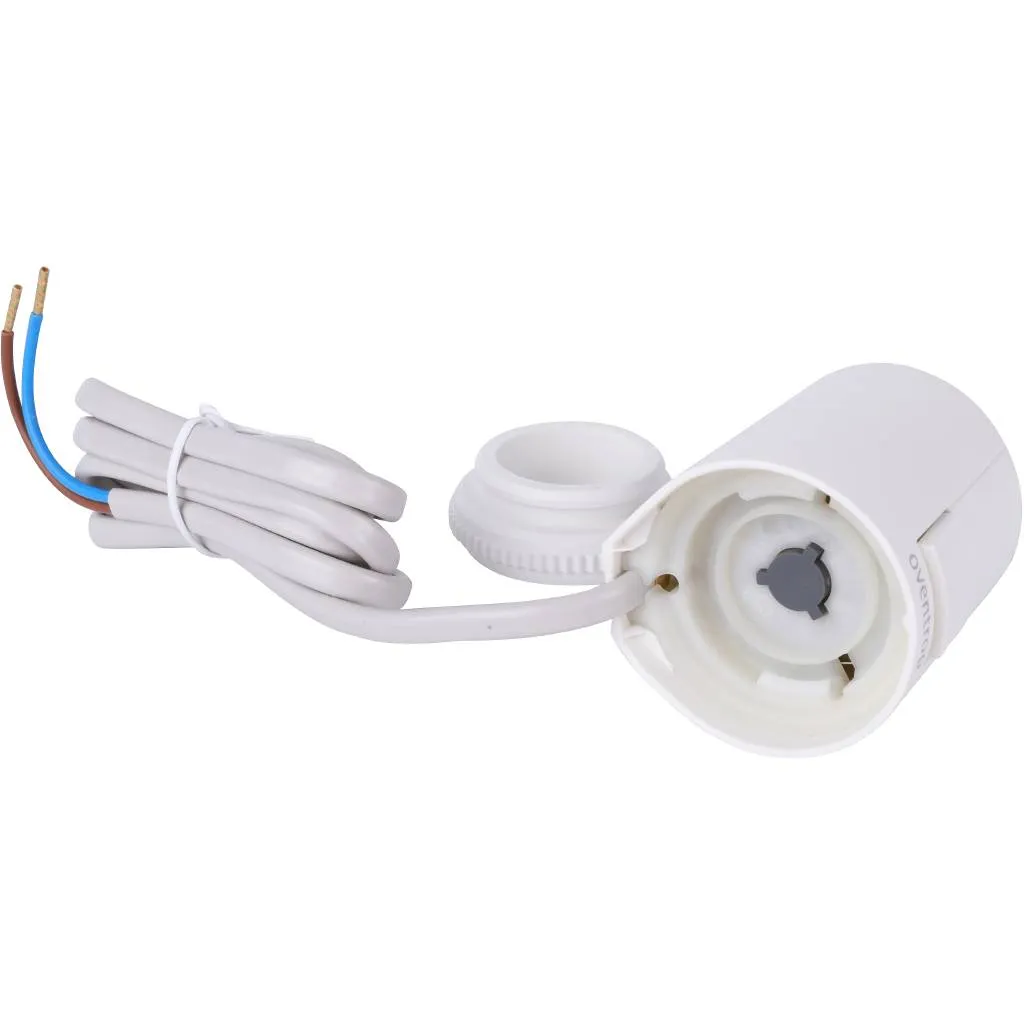

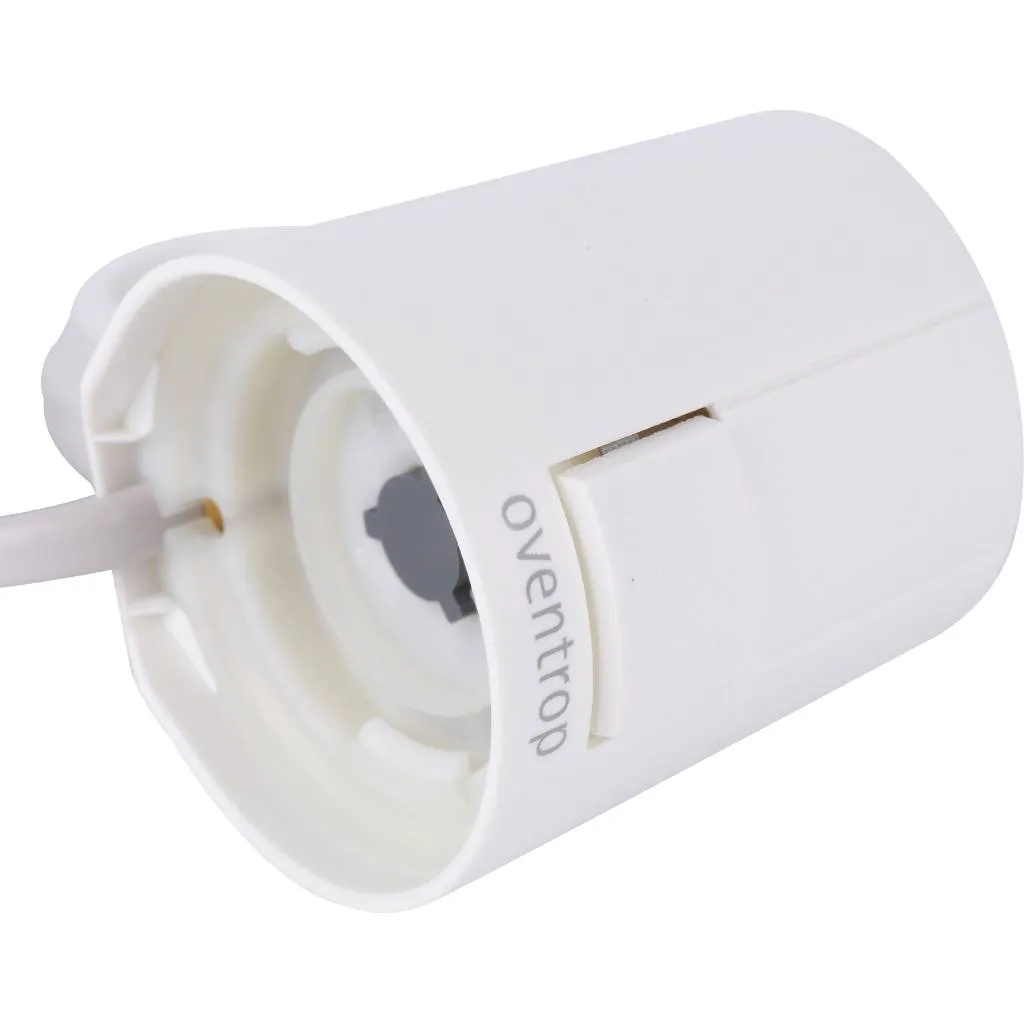

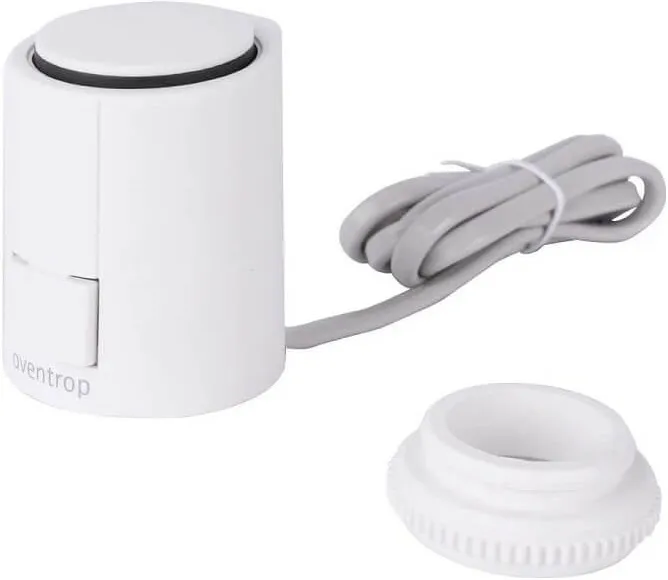

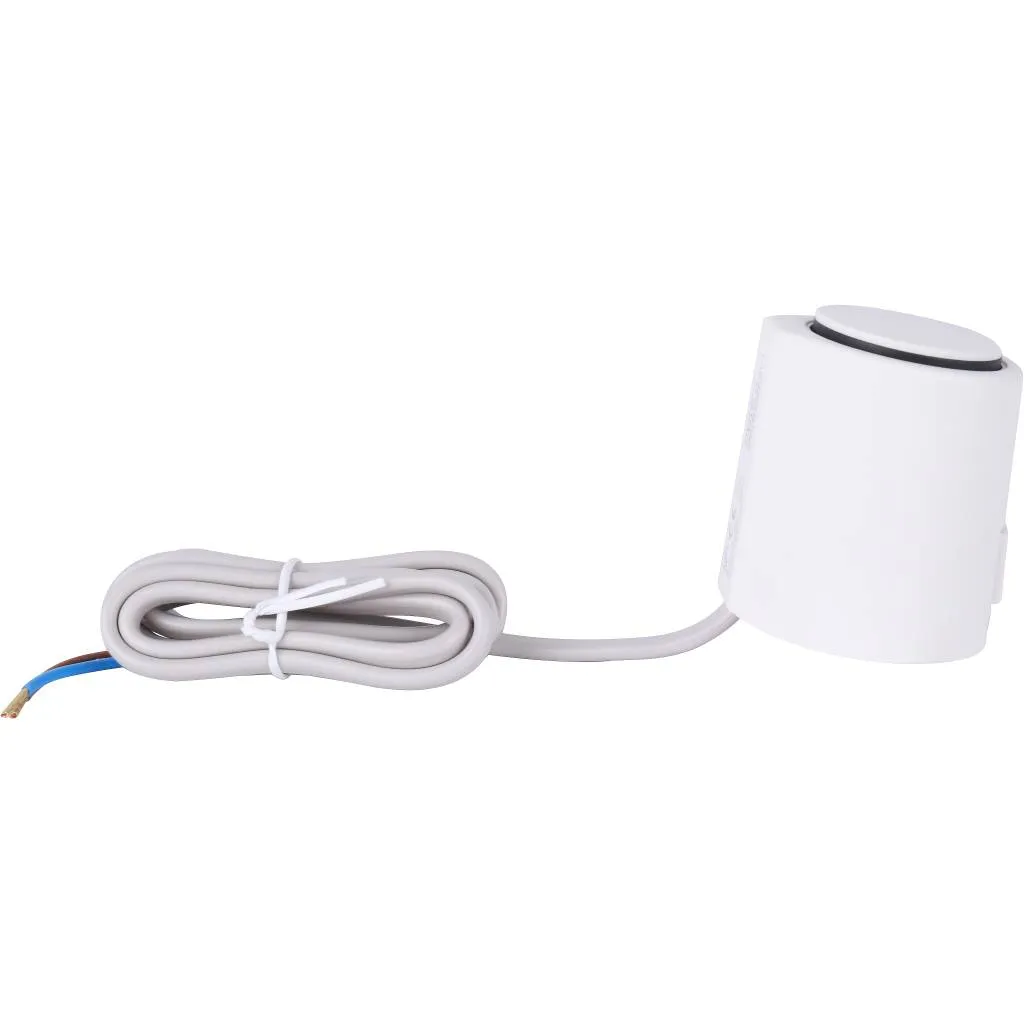

Сервопривод электротермический НО 24 В М30 x 1.5 Oventrop Aktor T 2P 1012426

Описание

OVENTROP Термоэлектрический сервопривод Aktor T 2P

Область применение:

Двухпозиционные термоэлектрические приводы Oventrop применяются в области отопления, вентиляции и кондиционирования. В комбинации с термостатическими вентилями Oventrop или гребенками для панельного отопления и комнатными термостатами Oventrop они позволяют осуществлять регулирование температуры отдельных помещений. Управление может осуществляется посредством регулирования с двухпозиционным выходом или широтноимпульсной модуляции.

Приводы могут комбинироваться со следующими вентилями Oventrop с резьбовым соединением M 30 x 1,5:

• термостатическими вентилями всех серий, (кроме серии „ADV 6“, а также серии „KTB“ с приводом „нормально закрытым“)
• трехходовыми вентилями для переоборудования
• гребенками для панельного отопления (обращать внимание на температуру воздуха в монтажном шкафу)
• регулирующими вентилями „Cocon 2TZ/QTZ“
• регулирующими вентилями „Hycocon ETZ/HTZ“
• трехходовыми распределительными и смесительными вентилями

Технические данные:

• Исполнение: нормально открытый
• Рабочее напряжение: 24 В AC/DC, +20...­10 %, 0...60 Гц
• Пусковой ток: <300 мА для макс. 2 мин.
• Постоянный ток: 45 мА
• Время закр. и откр.: ок. 5 мин.
• Ход: 5 мм
• Усилие закрытия: > 90 Н
• Тип защиты: IP 54 в любом монтажн. положен
• Класс защиты: III по EN 60730
• Темп. теплоносителя: 0... + 100 °C
• Темп. окруж. среды: 0... + 60 °C
• Темп. хранения: ­25... + 60 °C

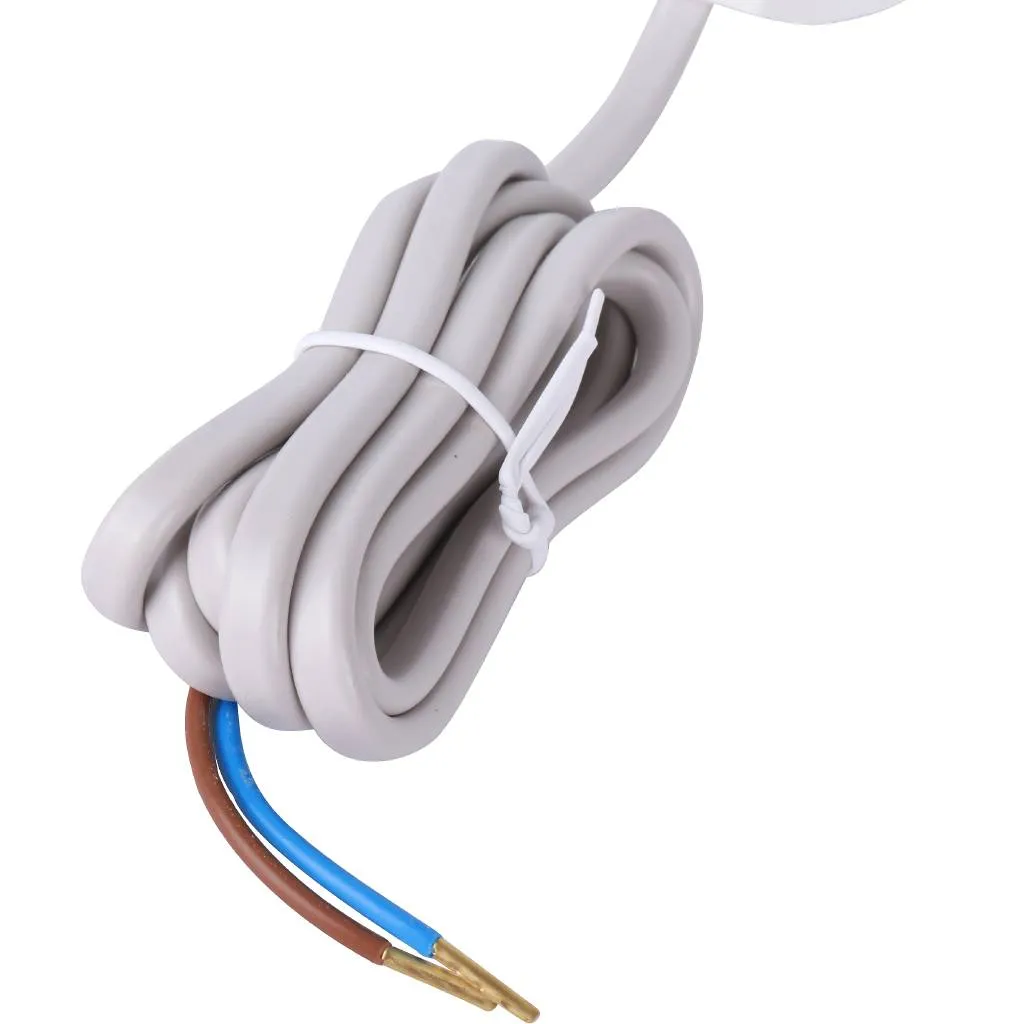

• Присоединит. кабель: 2 x 0,75 мм2 , длина 1 м

Функции:

Приводы Oventrop работают за счет пластичного рабочего элемента, который нагревается с помощью нагревательного элемента PTC. Это обеспечивает бесшумную работу при незначительном энергопотреблении.

Привод „нормально закрытый“ при подачи рабочего напряжения ­ после прохождения мертвой зоны­ открывает вентиль движением штока (указатель хода штока выдвигается). При отключении рабочего напряжения и по истечении времени ожидания вентиль постепенно закрывается с помощью нажимной пружины (указатель хода штока вдвигается).

Функция привода „нормально открытый“ противоположна. С подачей напряжения вентиль закрывается (указатель хода штока выдвигается) и при отсутствии напряжения вентиль открывается (указатель хода штока вдвигается).

Приводы (только исполнение „нормально закрытые“) при поставке благодаря функции First­Open при отсутствии напряжения открыты. Благодаря этому возможен режим отопления в фазе строительства, даже если электрическое подключение регулирования температуры помещения еще не сделано. При дальнейшем вводе в эксплуатацию посредством подачи рабочего напряжения (дольше, чем 6 мин.) функция First­Open автоматически разблокируется и привод будет полностью готов к работе.

При использовании приводов Oventrop для регулирования температуры помещения целесообразно дополнительное понижение температуры в ночное или любое другое время организовать с помощью комнатных термостатов Oventrop.
