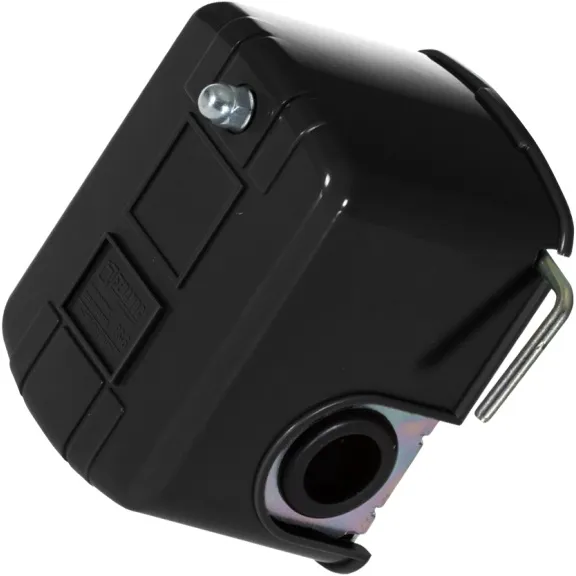

Belamos Реле давления PS-6 с защитой от сухого хода
Реле давления предназначено для автоматического включения и выключения электрического насоса в зависимости от давления воды в системе, является одним из элементов системы автоматического водоснабжения. Имеет встроенную защиту от сухого хода.
Технические характеристики:
- Температура рабочей среды: 0-40°С
- Рабочий диапазон давления: 1-4,2 бар
- Заводская настройка давления: 1,4 — 2,8 бар
- Минимальный перепад давления: 1 бар
- Давление сухого хода: 0,6 - 0,9 бар
- Максимальный рабочий ток: 16 А
- Напряжение питания: 220-250 В
- Присоединительный размер: G 1/4′ накидная гайка(трубная резьба)
- Класс электрической защиты: IP44
Настройка реле PS-6
Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления для насоса, вам необходимо проделать следующие действия:
- отключить реле давления от электропитания;
- отвинтить крепежный пластмассовый винт и снять с реле крышку;
- Винт от малой пружины регулирует давление отключения насоса. Вращением гайки на малой пружине по часовой стрелке, увеличивайте давление отключения насоса (и наоборот);
- Винт от большой пружины регулирует давление включения насоса. Вращением гайки на большой пружине по часовой стрелке, увеличивайте разность между давлением включения и выключения насоса.
Настройку на определенное давление производить с использованием манометра.
Первый старт
При первом старте рычажок переключения необходимо перевести из положения AUTO в положение START. После запуска насоса и подачи воды, реле продолжит работу в автоматическом режиме.
Для отключения автоматической работы необходимо повернуть рычажок в положение OFF. В случае падения давления воды до уровня "сухого хода", реле отключает насос. Дальнейший перезапуск
происходит как указано выше, при старте насоса.
Пример настройки
Если вам необходимо поднять давление отключения насоса до 3,5 бар, оставив давление включения прежним (1,4 бар), поступайте следующим образом: вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включения насоса. Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1,4 бара.
