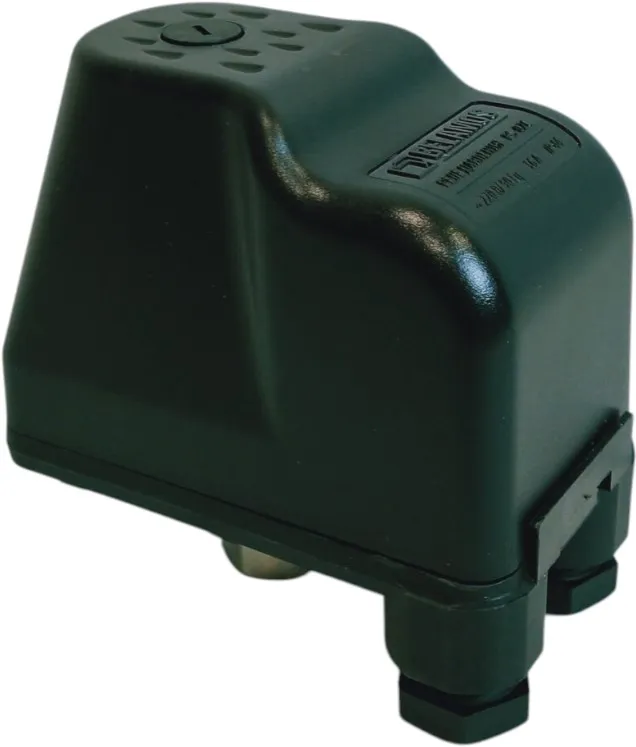

Belamos Реле давления PS-02C
Реле давления предназначено для автоматического включения и выключения электрического насоса в зависимости от давления воды в системе, является одним из элементов системы автоматического водоснабжения.

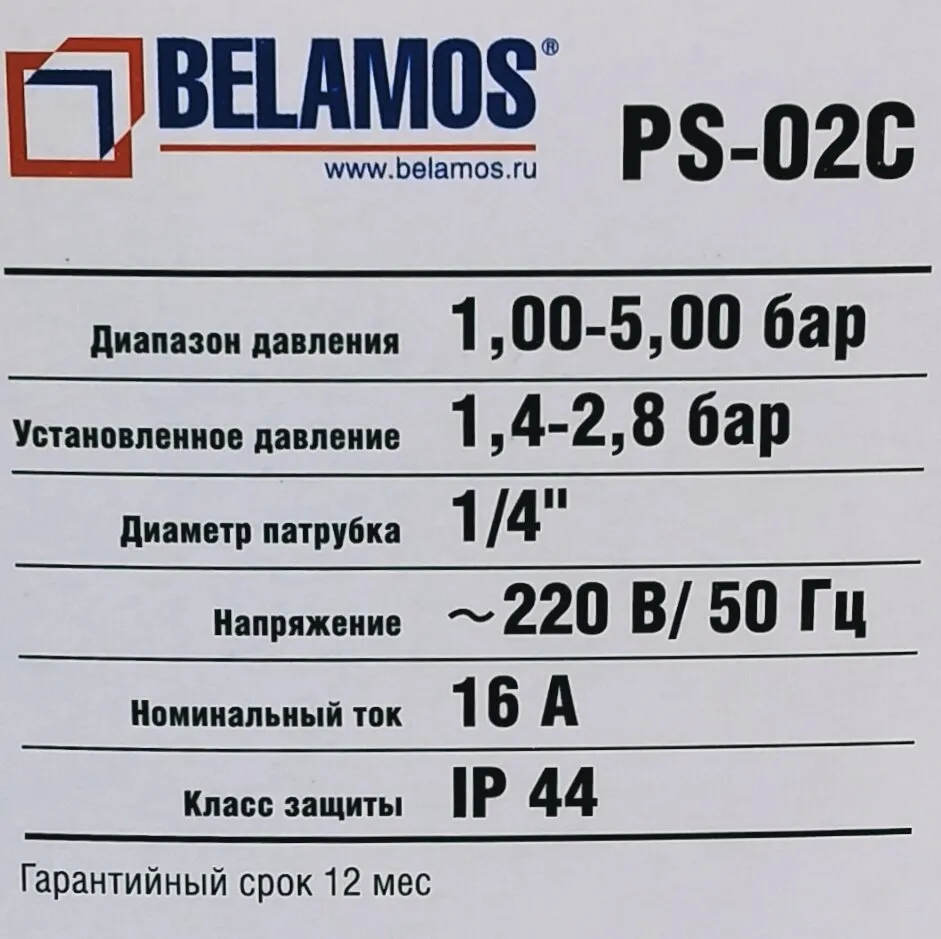

Технические характеристики:
- Температура рабочей среды: 0-40°С
- Рабочий диапазон давления: 1-5 бар
- Заводская настройка давления: 1,4 — 2,8 бар
- Минимальный перепад давления: 1 бар
- Максимальный рабочий ток: 16 А
- Напряжение питания: 220-250 В

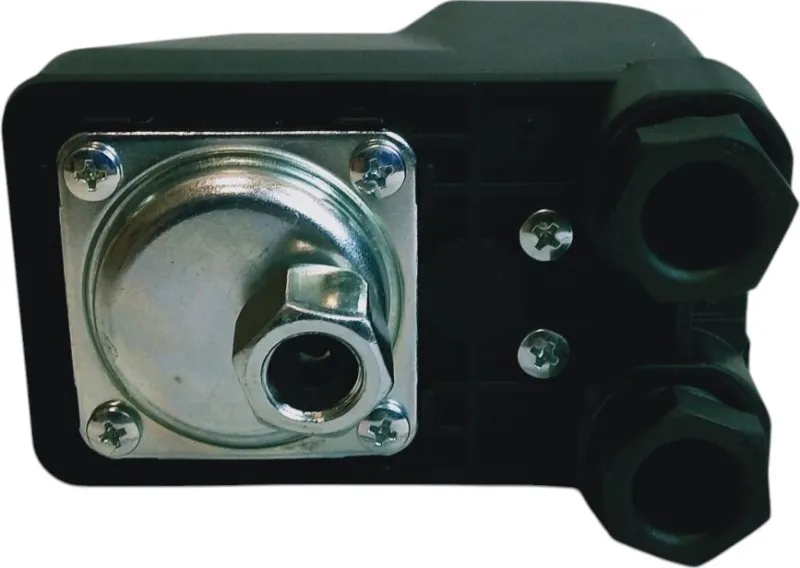

- Присоединительный размер: G 1/4′ (трубная резьба)
- Класс электрической защиты: IP44
Настройка реле PS-02C
Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления для насоса, вам необходимо проделать следующие действия:
- отключить реле давленияот электропитания;
- отвинтить крепежный пластмассовый винт и снять с реле крышку;
- Винт от малой пружины регулирует давление отключения насоса. Вращением гайки 2 по часовой стрелке, увеличивайте давление отключения насоса (и наоборот);
- Винт от большой пружины регулирует давление включения насоса. Вращением гайки 1 по часовой стрелке, увеличивайте разность между давлением включения и выключения насоса.
Настройку на определенное давление производить с использованием манометра
Пример настройки
Если вам необходимо поднять давление отключения насоса до 3,5 бар, оставив давление включения прежним (1,4 бар), поступайте следующим образом: вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включения насоса. Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1,4 бара.
