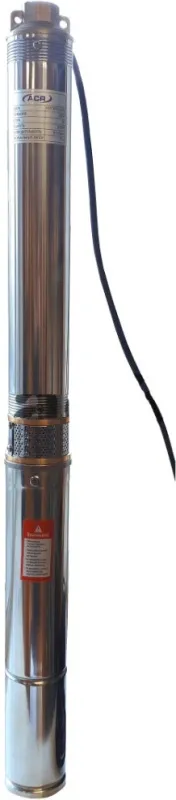

ACR Погружной насос В_3SD2.5/11
Устройство изделия
Электронасос состоит из однофазного электродвигателя переменного тока и многоступенчатой насосной части, выполненных в виде моноблока.Электродвигатель состоит из ротора, статора и шарикоподшипников скольжения и заполнен экологически чистым маслом. В обмотку статора встроена термозащита, предохраняющая насос от перегрева.
В верхней части электронасоса расположено выходное отверстие с внутренней трубной резьбой. Крышка имеет два ушка для крепления электронасоса тросом.
Соединение электронасоса с питающей сетью осуществляется посредством шнура питания с вилкой, имеющей заземляющий контакт.
Подготовка к работе
- Монтаж насоса и ввод его в эксплуатацию должны осуществляться лицензированными специалистами. Перед подключением убедитесь, что напряжение и частота тока в сети соответствует техническим данным насоса, указанных в руководстве.
- При монтаже насоса в скважину, рекомендуется устанавливать устройство защиты от режима
- «Сухой ход» или электронное ПЗУ, имеющую эту функцию. При перекачивании воды из открытого водоема необходимо включать насос через устройство защитного отключения с током срабатывания не более 30 мА.
- Для увеличения длины кабеля необходимо использовать специальный водозащитный 3-х жильный кабель. При удлинении кабеля для надежной электрической изоляции жил следует использовать специальные водозащитные термоусадочные муфты.
- Рекомендуется проверить работоспособность насоса путем погружения в резервуар с водой и пробного включения.
- Крепление насоса в скважине рекомендуется на тросе из стали, закрепленном в проушинах насоса. Для подключения используется жесткий шланг или трубопровод. Диаметр напорной магистрали, в идеале должен соответствовать диаметру выхода насоса. Допускается заужение трубопровода на 1/4 дюйма от диаметра выхода насоса.
- Перед монтажом погружного насоса необходимо проверить, не могут ли возникнуть трудности при опускании его в скважину в связи с неровностями, заужениями и искривлениями обсадной трубы. Свободный проход обсадной трубы в любом случае должен быть больше максимального внешнего диаметра насоса, включая электрокабель.
Монтаж и ввод насоса в эксплуатацию
До начала всех работ с насосом необходимо отключить его от сети и исключить возможность случайного включения! Используйте розетку с заземляющим контактом!
Перед запуском насоса необходимо:
- Убедиться в целостности (отсутствии механических повреждений) изоляции электрокабеля электронасоса.
- В нагнетающем патрубке насоса необходимо установить обратный клапан, а также во избежание гидравлического удара рекомендуется устанавливать обратный клапан на расстоянии от 1 до б метров от насоса.
- Соединить электронасос с напорным трубопроводом или шлангом.
- Привязать трос к ушкам электронасоса.
- Опустить электронасос в воду соблюдая особую осторожность, чтобы не повредить корпус и электрокабель насоса.
- Ни в коем случае не следует поднимать или опускать насос за электрокабель.
- Шланг при эксплуатации укладывайте без скручивания и перегибов
- Излишки питающего кабеля во время работы насоса не оставляйте в плотно смотанной бухте, затрудняющей доступ воздуха для охлаждения кабеля.
- Насос может устанавливаться в вертикальном или горизонтальном положении, однако, насос должен располагаться так, чтобы выходное отверстие было выше входного
- Расстояние от насоса до динамического уровня воды должно быть не менее 3 м. Это расстояние может меняться в зависимости от дебита, диаметра скважины и производительности насоса.
- Рекомендуется подбирать насос с учетом гидравлического сопротивления конкретной системы водоснабжения.
- При вводе в эксплуатацию новой или долго неработающей скважины возникает опасность захвата больших объемов
загрязнений, что может привести к выходу насоса из строя. В этом случае, рекомендуется обратиться в специализированную организацию по обслуживанию и ремонту скважин.
- Если у электродвигателя сработала тепловая защита, его включение произойдет только после достаточного охлаждения насоса.
- Насосы мощностью двигателя до 1,1 кВт рекомендуется включать не более 20 раз в час, мощностью более 1,1 кВт- не более 10 раз в час. Частое включение насоса приводит к преждевременному выходу из строя электродвигателя. Для уменьшения количества пусков насоса рекомендуется установить в системе водоснабжения мембранный накопительный бак и реле давления, автоматически включающее и отключающее насос.
После того, как насос правильно установлен на месте эксплуатации и погружен в рабочую среду, его можно запускать. Дать насосу работать без выключений до тех пор, пока не пойдет чистая вода. Слишком раннее выключение насоса увеличивает опасность повреждения его деталей и заклиниванию насоса от грязи. Если насос при своей максимальной производительности нагнетает объем воды больший, чем обеспечивает производительность скважины, рекомендуется подключение системы защиты от работы без воды («защита от сухого хода»)
При понижении температуры воздуха ниже 0°С примите меры, исключающие замерзание воды в напорном трубопроводе при неработающем насосе.
