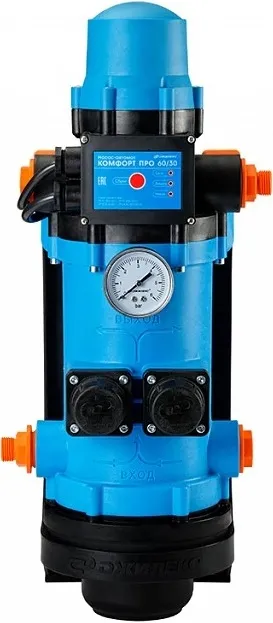

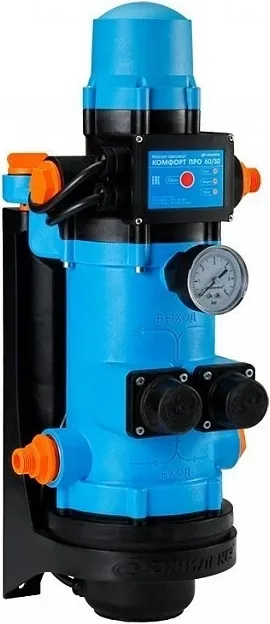

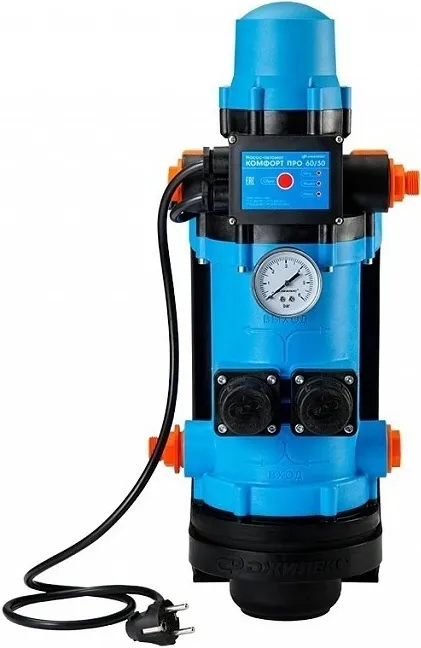

ДЖИЛЕКС Поверхностный насос-автомат «КОМФОРТ ПРО» 60/30
Область применения
Электрический центробежный поверхностный насос-автомат серии «КОМФОРТ ПРО» со встроенным блоком автоматики и регулирующими клапанами, далее по тексту «насос», предназначен для подачи чистой воды из колодцев, скважин, открытых водоемов и магистральных водопроводов.
Он поддерживает давление в автоматическом режиме и используется для водоснабжения коттеджей, дач, а так же для повышения давления из центрального водопровода.
Особенности конструкции
- Насос обладает пониженной шумностью за счет размещения электродвигателя внутри корпуса и водяного охлаждения.
- Для индикации давления установлен манометр.
- Насос оснащён блоком автоматики для автоматического управления.
- В корпусе установлены регулирующие клапаны для стабилизации давления на выходе из насоса.
- Все детали насоса, контактирующие с перекачиваемой водой, изготовлены из материалов, разрешенных для контакта с пищевыми продуктами.
Устройство насоса

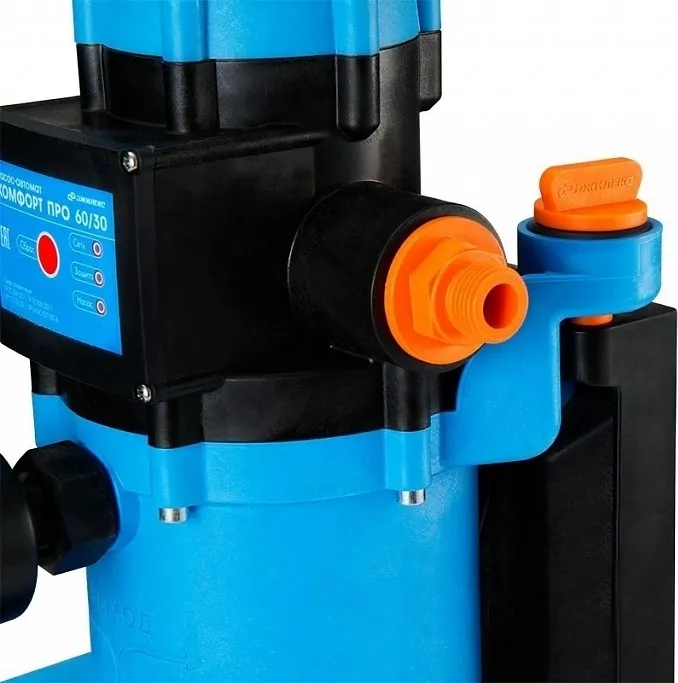

Насос состоит из гидравлической части и электродвигателя, размещенных внутри корпуса. Электродвигатель однофазный, асинхронный, с пусковым конденсатором. Термореле в составе электродвигателя защищает его от перегрева и выхода из строя при аварийном режиме работы. Гидравлическая часть состоит из блока центробежных рабочих колёс, обеспечивающих всасывание и напор воды. На верхней части корпуса установлен блок автоматики, оснащенный электрокабелем с вилкой. Он включает/выключает насос и защищает от работы без воды (по «сухому ходу»). На внешней части корпуса расположены регулирующие клапаны. Они стабилизируют напор на выходе из насоса при изменениях расхода воды. Клапаны не требуют настройки и работают полностью автоматически.
Правила установки насоса
- Насос устанавливается в отапливаемом помещении в доступном для обслуживания месте.
- Если источником водоснабжения является колодец, скважина или открытый водоем, то диаметр трубы всасывающей магистрали должен быть не меньше, чем диаметр входного отверстия насоса (G1).
- При монтаже всасывающей трубы обеспечьте непрерывный уклон от насоса к источнику водозабора не менее 1 градуса к горизонту (2 см на 1 м длины). Обратные углы не допускаются.
- Всасывающая труба должна быть герметичной.
- Если глубина всасывания более 5 метров или протяженность горизонтального участка всасывающей магистрали 10 и более метров, диаметр трубы должен быть больше диаметра входного отверстия насоса.
- Для предотвращения слива воды в источник рекомендуется установить обратный клапан* на всасывающую трубу. В зависимости от типа обратного клапана возможно уменьшение расхода по сравнению с номинальным до 10 л/мин.
- В качестве всасывающей трубы рекомендуется использовать полиэтиленовые* или полипропиленовые трубы*, а также комплекты для всасывания на основе шланга с армирующей спиралью*, например, комплект для всасывания «УЖ»*.

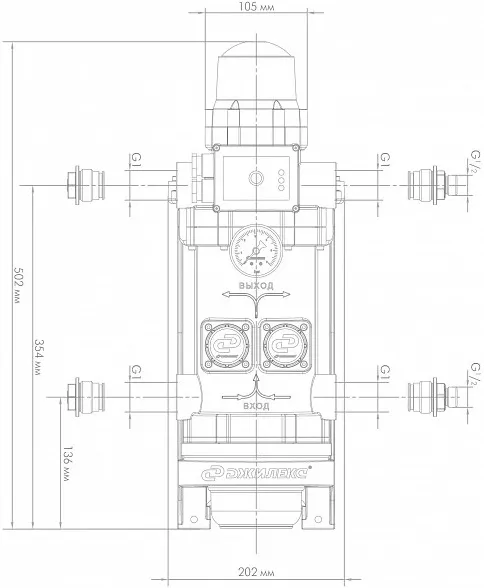

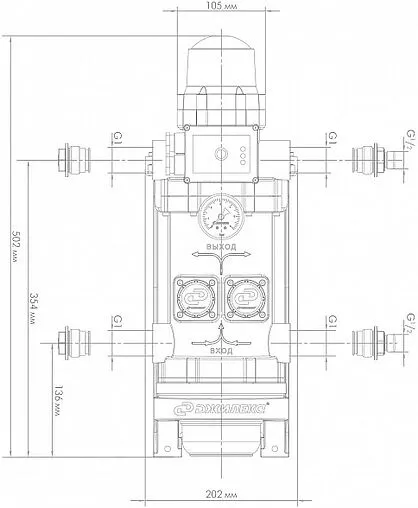

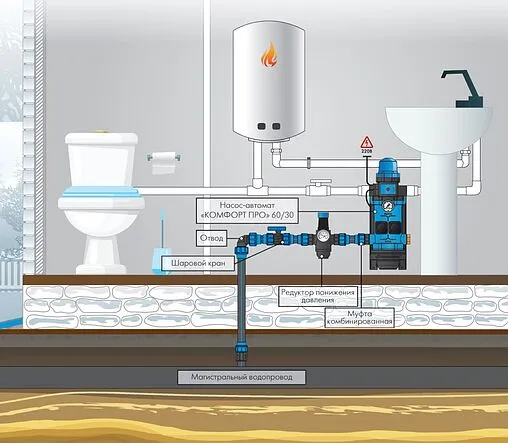

- Если источником водоснабжения является магистральный водопровод, то подключение возможно как к входному отверстию насоса диаметром G1, так и через переходник G1/2, входящий в комплект поставки.
ВНИМАНИЕ! Положение насоса — строго вертикальное.
* В комплект поставки не входит.
