Описание
Контроллер:
| Напряжение питания | В | ~90…245 (АС) |
| Частота тока питания | Гц | 47…..63 |
| Потребляемая мощность | ВА | 6 |
| Периодичность опроса (время между двумя соседними измерениями), Δtизм | сек | 1, 0 |
| Предел основной допускаемой приведенной погрешности | % | ±0, 25 |
| Диапазон напряжений выходного управляющего сигнала | В | 0…10 |
| Диапазон напряжения выходного постоянного питания | В | 15…32 |
| Сопротивление нагрузки выходного сигнала | кОм | > 2 |
| Степень защиты корпуса | IP20 |
| Диапазон температур окружающего воздуха | оС | +1…+50 |
| Относительная влажность окружающего воздуха | % | 30…80 |
| Тип интерфейса связи | RS-485 |
| Параметры выхода ВУ1 (привод смесительного клапана) |
| Напряжение питания | В | 24(АС) |
| Максимальный ток | мА | 300 |
| Мощность | Вт | 5 |
| Параметры выхода ВУ2 (циркуляционный насос) |
| Коммутируемое напряжение | В | 220(АС) |
| Частота тока | Гц | 50 |
| Максимальный ток | А | 1, 0 |

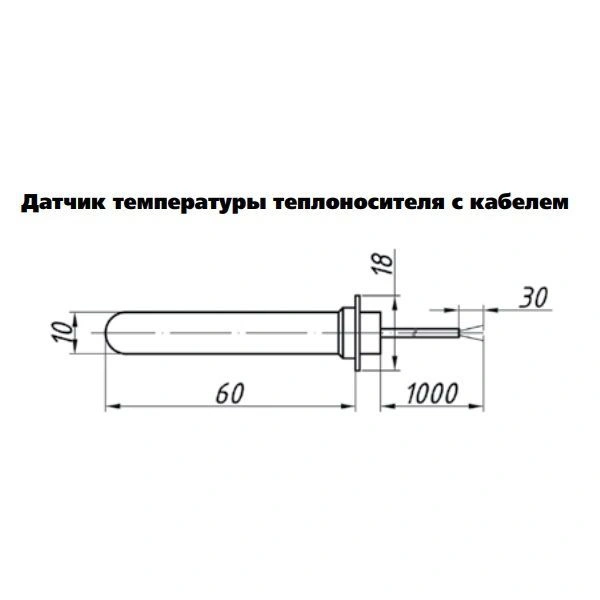

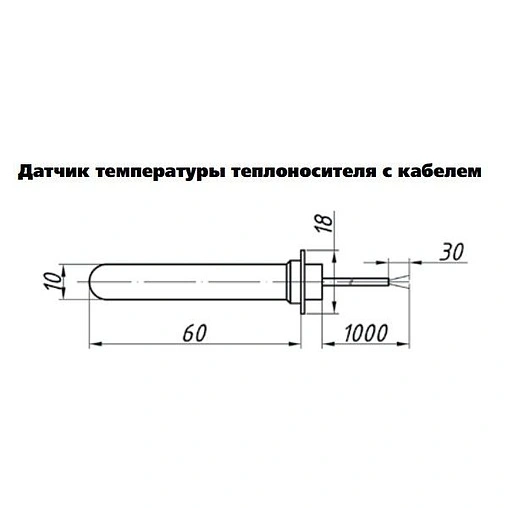

Датчик температуры теплоносителя ( в комплекте) (термопреобразователь сопротивления медный):
| Номинальная статическая характеристика (НСХ) | 50М |
| Диапазон измеряемых температур | оС | -50…+150 |
| Класс допуска | В |
| Показатель тепловой инерции | сек | До 30 |
| Рабочий ток | мА | до 1 |
| Сопротивление изоляции | МОм | Более 100 |
| Степень защиты корпуса | IP54 |
| Материал гильзы | 12Х18Н10Т |
| Условное давление | МПа | 10 |
| Подключение | 3-х проводное |
| Допустимая погрешность | ±(0, 25°С+ 0, 0035T) |
| Значение единицы младшего разряда | оС | 0, 1 |
| Длина соединительного кабеля | м | 1, 0 |
| Отношение W100=R100/R0 | 1, 428 |

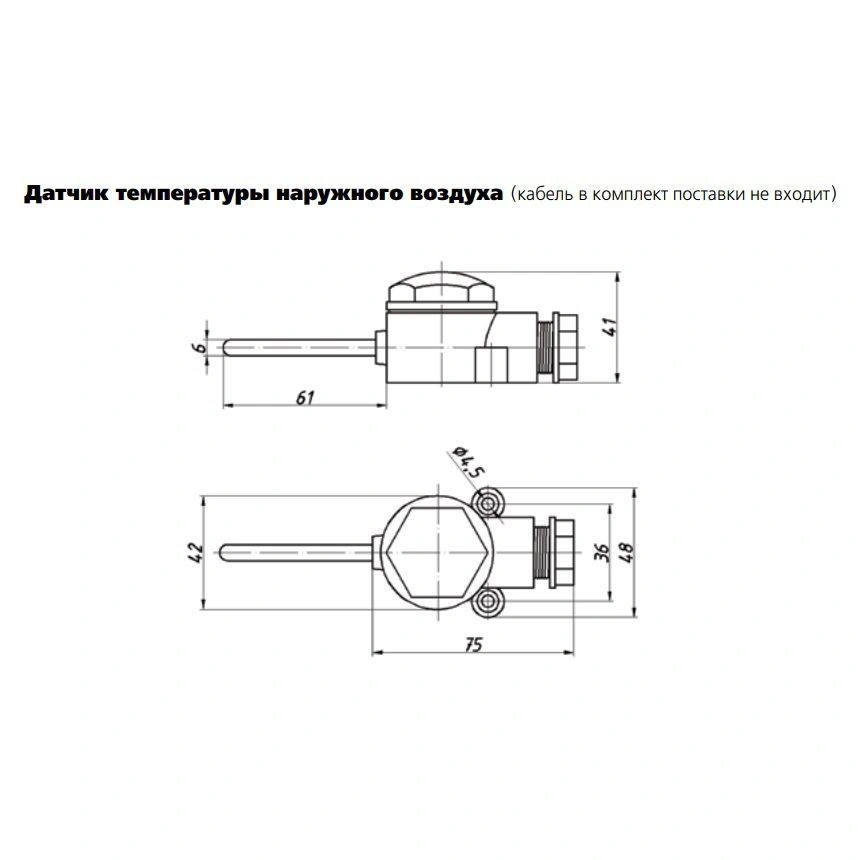

Датчик температуры наружного воздуха (термопреобразователь сопротивления медный):
| Номинальная статическая характеристика (НСХ) | 50М |
| Диапазон измеряемых температур | оС | -50…+100 |
| Класс допуска | В |
| Показатель тепловой инерции | сек | До 20 |
| Рабочий ток | мА | До 1 |
| Сопротивление изоляции | МОм | Более 100 |
| Степень защиты корпуса | IP54 |
| Материал гильзы | 12Х18Н10Т |
| Условное давление | МПа | 10 |
| Подключение | 3-х проводное |
| Допустимая погрешность | ±(0, 25°С+ 0, 0035T) |
| Значение единицы младшего разряда | оС | 0, 1 |
| Отношение W100=R100/R0 | 1, 428 |
Функции контроллера:
- измерение и индикация температуры наружного воздуха;
- измерение и индикация температуры теплоносителя;
- вычисление требуемой величины выходного сигнала управления в соответствии с показаниями датчика наружной температуры по заданному пользователем графику зависимости температуры теплоносителя от температуры наружного воздуха;
- ПИД-регулирование сервоприводом термостатического клапана насосно-смесительного узла;
- автонастройка ПИД-регулятора в смонтированной системе;
- определение аварийных ситуаций при ошибках на входе и при обрыве в контуре регулирования;
- обмен данными, программирование прибора по сети через интерфейс RS-485 (интеграция в системы «умный дом»);
- преобразование переменного напряжения 190–245 В в переменное напряжение 24 В для питания сервопривода и в постоянное напряжение 24 В для питания цифроаналогового преобразователя (ЦАП) контроллера;
- регулирование уровня яркости подсветки индикаторов;
- электропитание циркуляционного насоса смесительного узла (220 В/50 Гц);
- аварийное отключение циркуляционного насоса при достижении теплоносителем предельно допустимой температуры (60 °С).

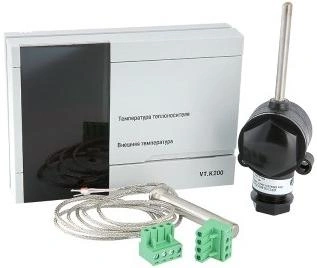

В комплект поставки входят монтажная панель, погружной датчик температуры теплоносителя и датчик температуры наружного воздуха.

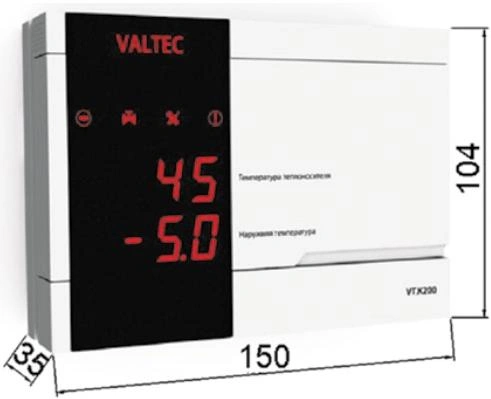

Контроллер VT.K200.M предназначен для измерения и автоматического пропорционально-интегрально-дифференциального (ПИД) регулирования температуры теплоносителя в смесительных узлах систем напольного отопления в соответствии с заданным графиком.
Регулирование температуры теплоносителя осуществляется путем подачи управляющего сигнала на привод термостатического клапана смесительного узла. Значение управляющего сигнала зависит от показаний датчиков температуры наружного воздуха и температуры теплоносителя, входящих в комплект поставки контроллера.
Контроллер для смесительного узла VT.K200.M адаптирован для работы с насосно-смесительным узлом VT.COMBI.S, укомплектованным аналоговым сервоприводом VT.TE 3061. Заводская настройка температурного графика (–20/+50 °С; +15/+35 °С) позволяет поддерживать достаточно комфортную температуру в помещениях с любой конструкцией теплого пола и при любых климатических условиях. Если по теплотехническому расчёту требуется задать иные температурные режимы, пользователь может самостоятельно задать температурный график. Никакие другие настройки контроллера не требуются.
В случае, когда в системе используются датчики температуры, отличные от комплектных, или применяется иной сервопривод (не VT.TE 3061), необходимо обратиться в службу техподдержки VALTEC для получения доступа к расширенному меню контроллера.
