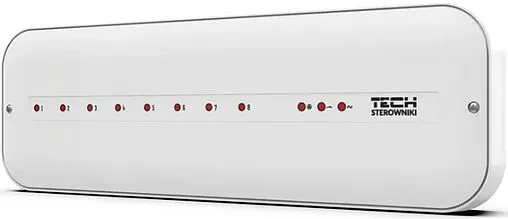

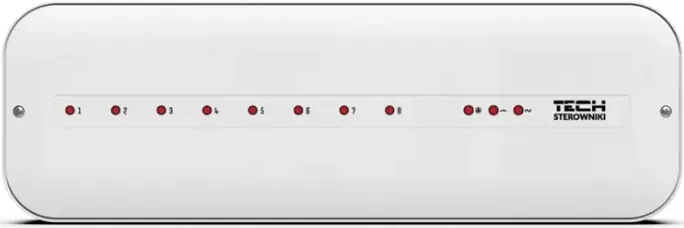

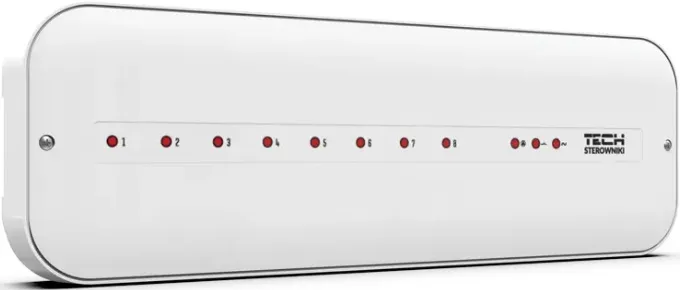

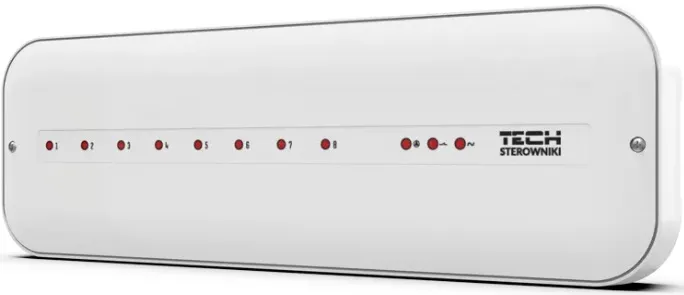

Монтажная планка TECH L-5s – это контроллер, который на основе сигнала от комнатных терморегуляторов управляет работой термоэлектрических приводов, расположенных на распределительном коллекторе. Данный контроллер является проводным, т.е. передача сигнала, а также питание контроллера происходит по проводам.
Функции контроллера:
- управлять температурой воздуха максимально в 8-и помещениях (зонах);
- управлять работой котла (через сухой контакт);
- управлять работой циркуляционного насоса соответствующего контура отопления;
При достижении заданной температуры во всех помещениях (зонах), контроллер закрывает все термоэлектрические приводы на разделительной гребенке, выключает насос и выключает котел, через сухой контакт, так как нет необходимости в их работе. Как только в одном помещении температура падает ниже заданной на гистерезис – то контроллер открывает термоэлектрические приводы, обслуживающие эту зону, включает насос и включает нагревательный прибор.
Монтажная планка L-5s работает как с нормально закрытыми термоэлектрическими приводами TECH STT-230/2 и TECH STT-230/2S (или приводами других производителей) с напряжением питания 230В.
Максимальное количество обслуживаемых термоэлектрических приводов в одной зоне зависит от мощности используемого привода. Суммарная нагрузка приводов для одной зоны не должна превышать 66 Вт.
Пример:
Мощность привода TECH STT-230/2 – 2 Вт
Количество приводов на зону – 66 : 2 = 33 шт.
