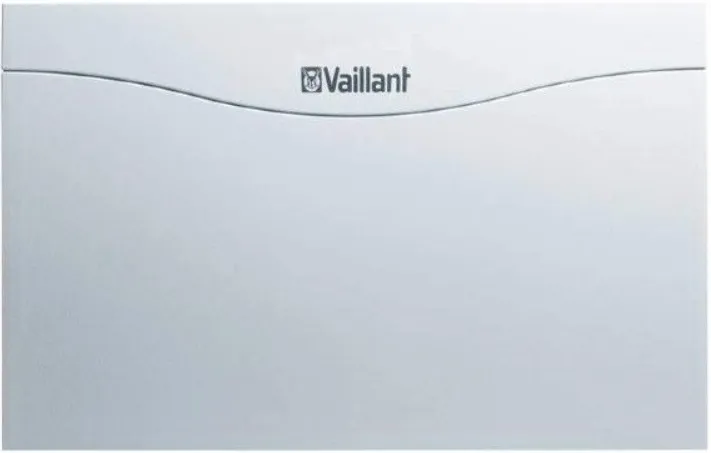

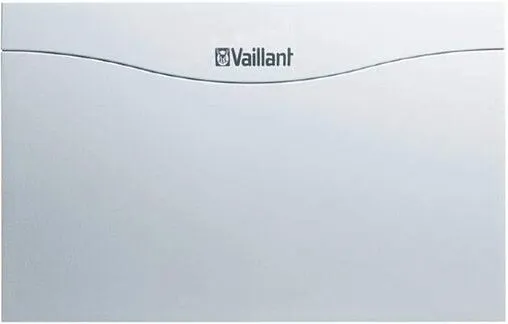

Коммутационный модуль Vaillant VR 32B предназначен для использования в автоматических регуляторах отопления calorMATIC 630/3 для управления каскадами до 8-ми котлов с интерфейсом eBus, начиная со второго котла каскада. Используется с котлами серий eloBLOCK по шине eBus. Во время сборки каскада из двух и более котлов, первый котел необходимо подключить напрямую к регулятору с соблюдением полярности подключения eBus. При каскаде начиная со второго котла необходимо каждому следующему котлу свой модуль VR 32B. Максимальное количество модулей в системе ограничено шестью котлами.
Модуль (плата управления) устанавливается в блок управления котлом справа от основной платы управления котла и соединяется с помощью разъема Х31 на плате управления котла, шина eBus подключается к разъему на плате модуля VR 32B.
Подключение:
- Адресный выключатель
- Гнездо для подключения кабеля шины eBUS
- Гнездо для подключения к отопительному аппарату
Оснащение:
- плата коммутационного модуля VR 32B,
- соединительная клемма для кабеля eBus,
- кабель присоединительный для отопительного аппарата (RJ9-RJ9),
- крепежный зажим,
- габариты ВхШхГ: 140х100х50 мм.
Страна производитель: Германия
