Описание

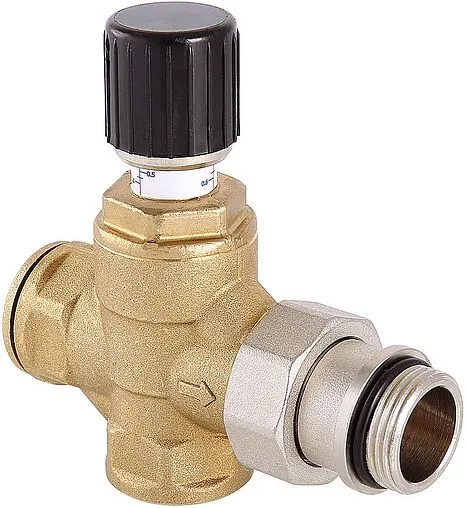

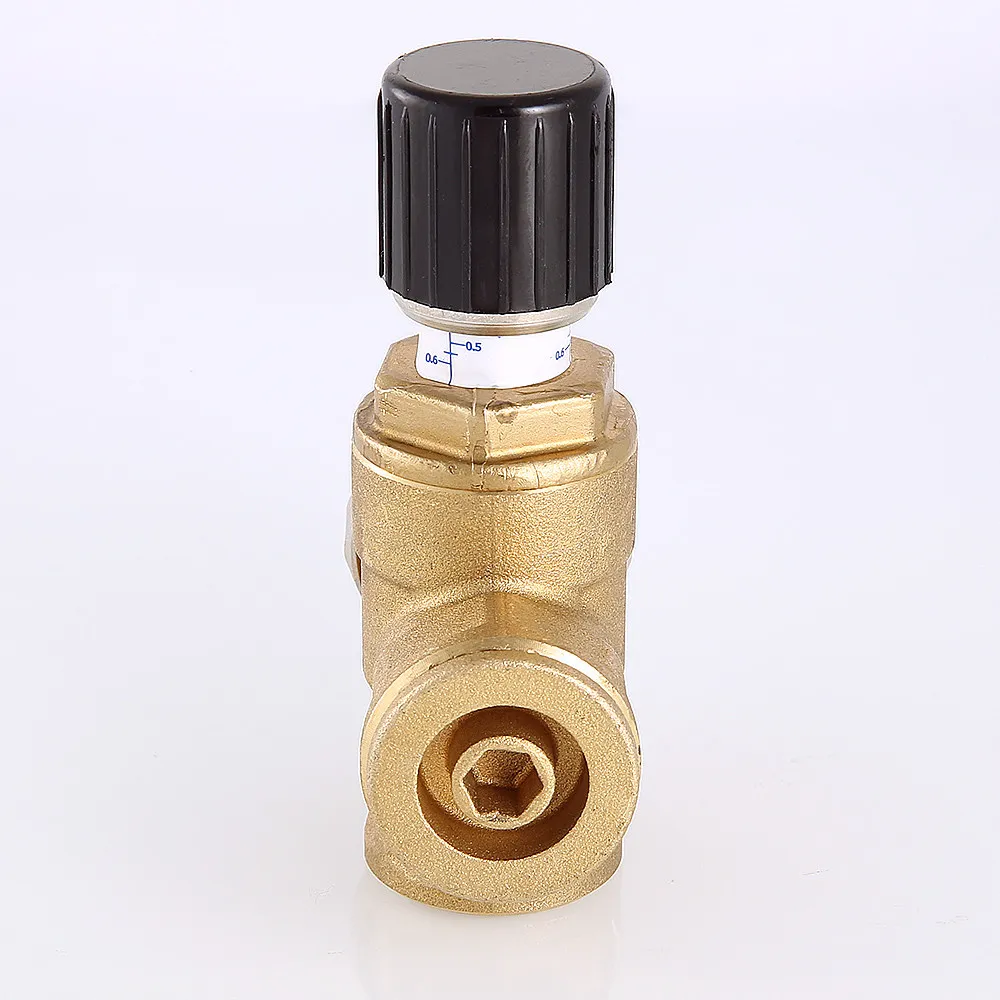

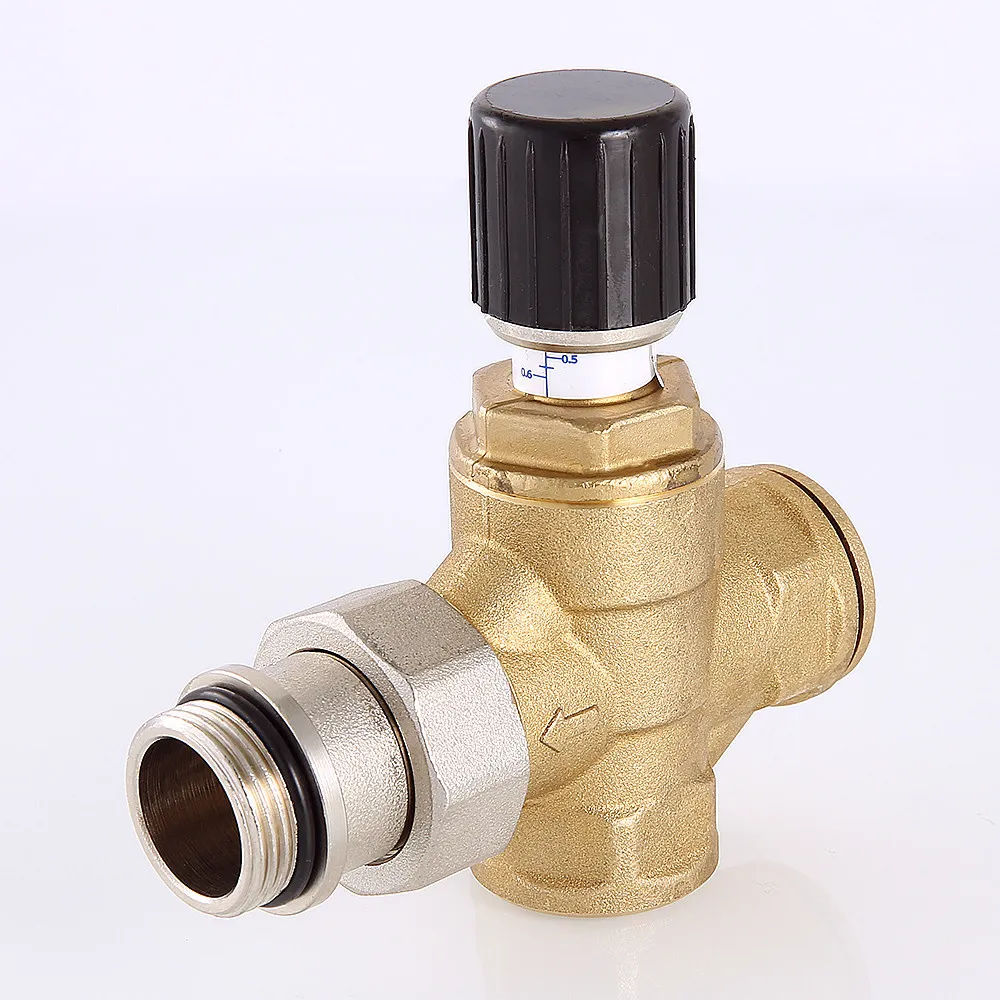

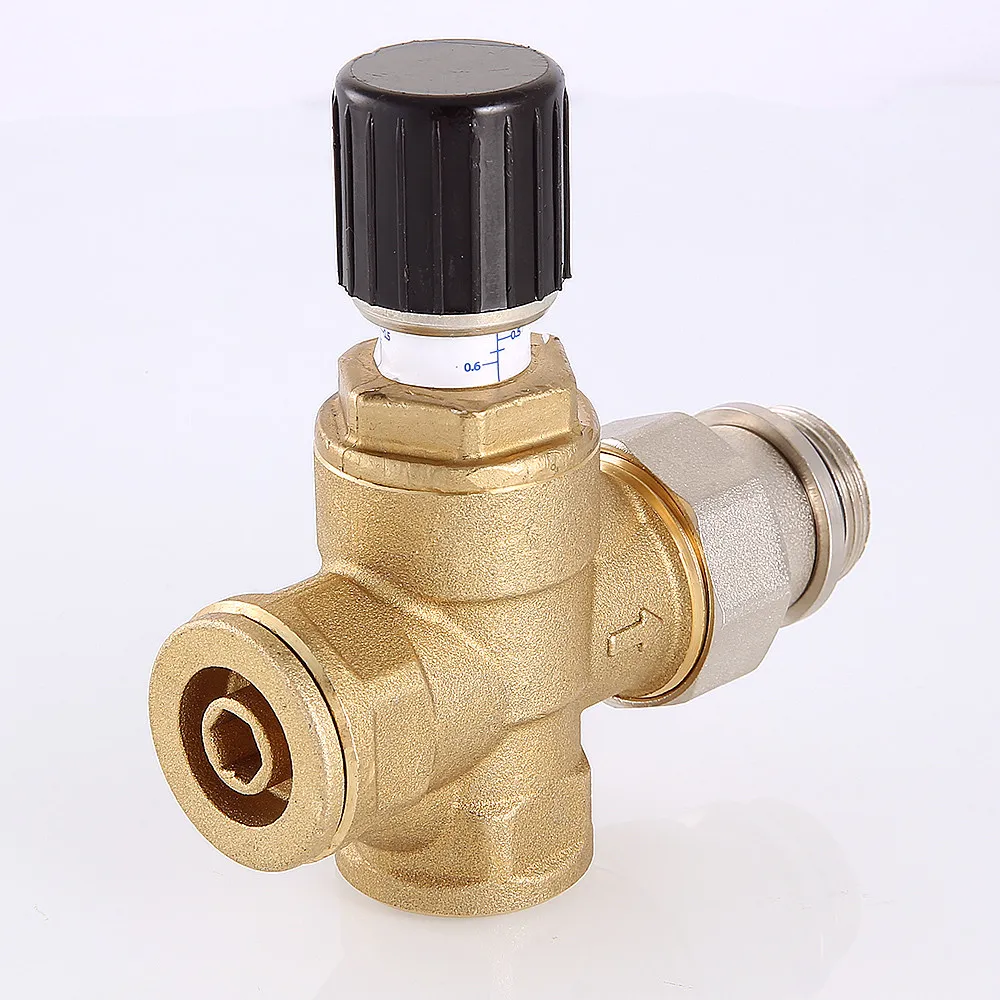

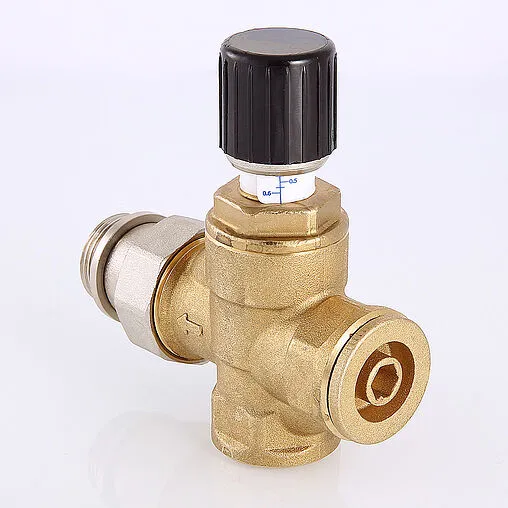

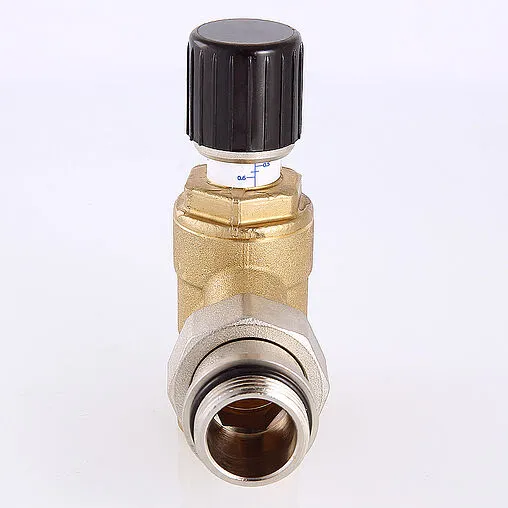

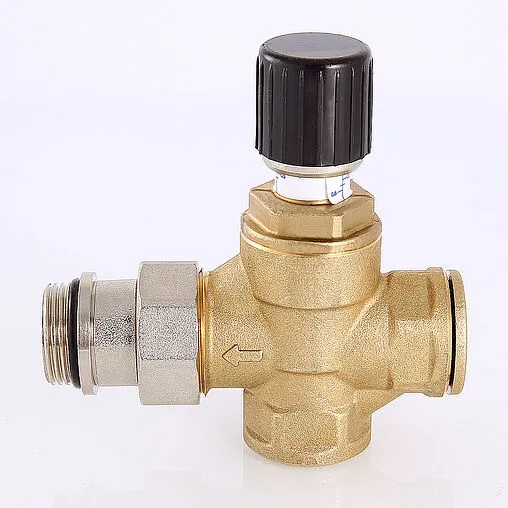

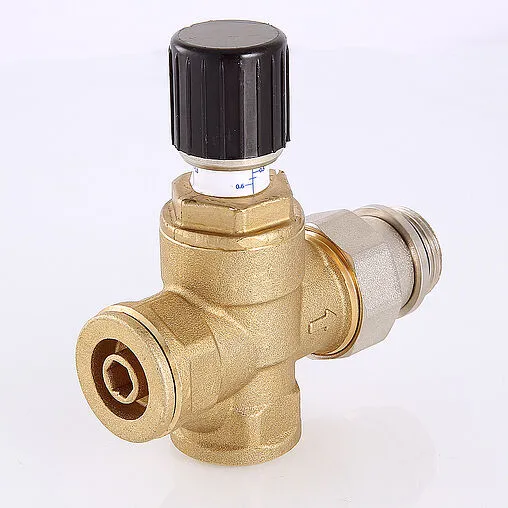

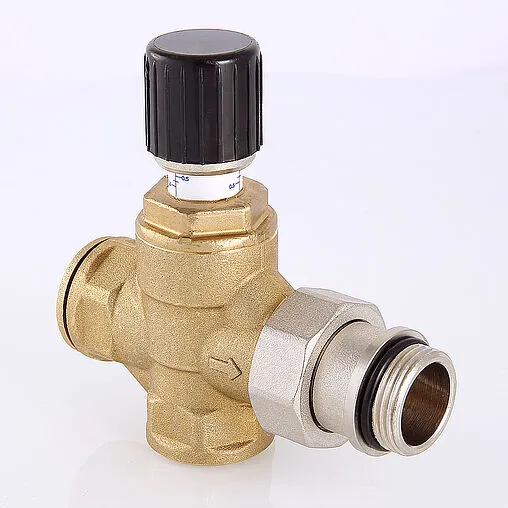

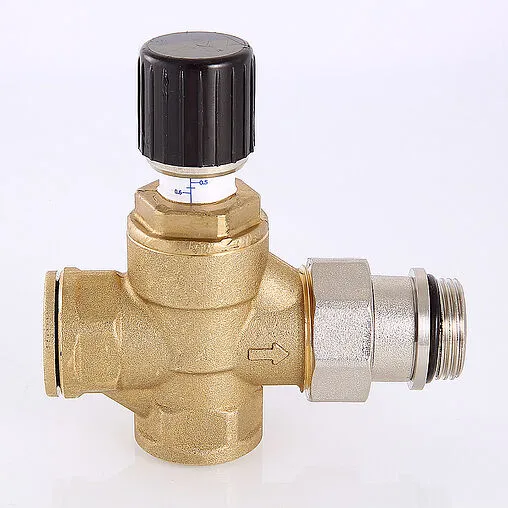

Перепускной клапан VALTEC серии VT.623.G

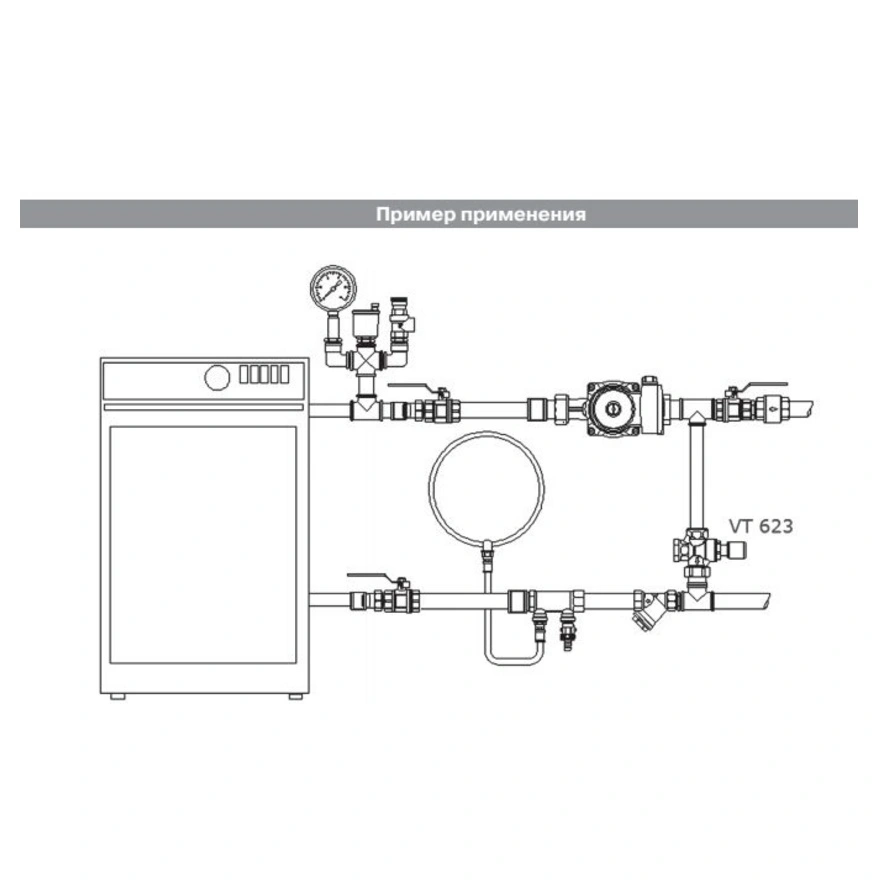

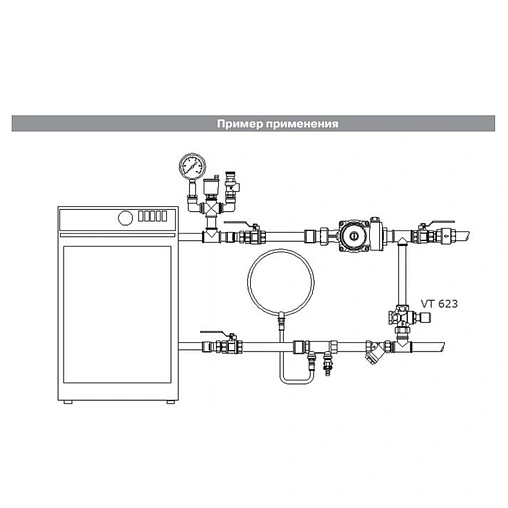

Перепускной клапан обеспечивает постоянство расхода теплоносителя во вторичном контуре системы отопления независимо от расхода в петлях теплого пола. При превышении настроечного перепада давлений клапан направляет часть потока в байпас насосно-смесительного узла.
Применение перепускного клапана защищает насос от работы «на закрытую задвижку», дает возможность сохранять циркуляцию теплоносителя даже при полностью перекрытых коллекторных петлях. Диапазон настроек перепада давления клапана – от 20 до 60 кПа. Корпус клапана выполнен из латуни марки CW617N, пружина – из нержавеющей стали. Материал уплотнений и золотника клапана – эластомер NBR. Настройка клапана осуществляется с помощью пластиковой ручки. Максимальная рабочая температура теплоносителя – 120 °C, номинальное рабочее давление – 10 бар.
Технические характеристики
| Рабочее давление |
МПа |
1, 0 |
| Пробное давление |
МПа |
1, 5 |
| Максимальная температура рабочей среды |
oC |
120 |
| Диапазон настройки перепада давлений |
бар |
0, 2÷0, 6 |
| Направление потока среды |
Только под золотник (по стрелке на корпусе) |
| Ремонтопригодность |
ремонтопригоден |
| Материал корпуса , полусгона с накидной гайкой, пробки, штока, тарелки золотника |
Горячепрессованная латунь CW 617N |
| Материал уплотнителей |
EPDM perox |
| Материал пружины |
INOX AISI 316, нержавеющая сталь |
| Монтажное положение |
Любое (направление потока -по стрелке на корпусе) |

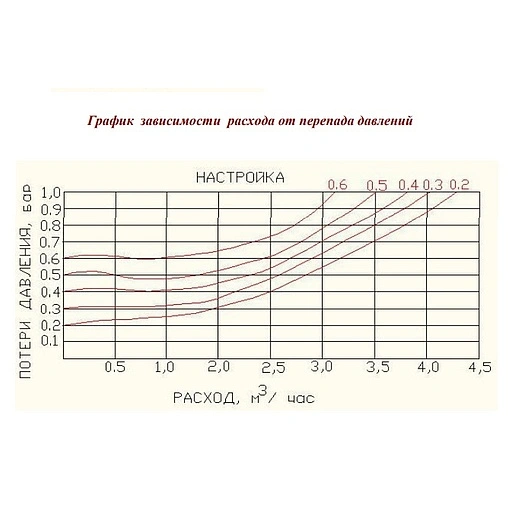

| Пропускная способность при настроечном значении: |
|
| - 0, 2 |
м3/час |
4, 38 |
| - 0, 3 |
м3/час |
4, 02 |
| - 0, 4 |
м3/час |
3, 79 |
| - 0, 5 |
м3/час |
3, 51 |
| - 0, 6 |
м3/час |
3, 14 |
