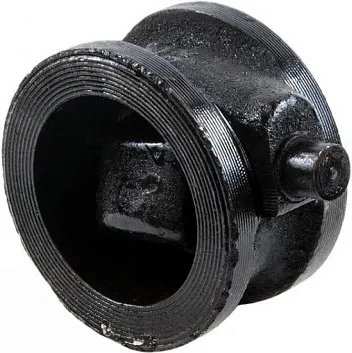

Клапан обратный поворотный одностворчатый межфланцевый Ду200 Ру16 19ч21(01)бр

Увеличить

Коллекция: 19ч21(01)бр

Страна бренда: Россия

Гарантия: 1.5 года

Продукт: клапан обратный

Тип: одностворчатый, поворотный

Назначение: горячее водоснабжение, отопление, холодное водоснабжение

Запорное устройство: створка

Рабочее давление: 16 бар

Размеры: Ду200

Монтажная длина: 140 мм

Способ монтажа: вертикальный, горизонтальный

Информация о товаре

Характеристики
Описание

Размеры:

16 232 Р / шт

предоплата

Дата обновления цены: 10.09.2025
Продано: 2 шт

Купить

Купить в 1 клик

Удобные способы
оплаты

Обмен и возврат
в течение 7 дней

Привезем гарантийный
талон, товарный
и кассовый чеки

Всегда актуальные
цены на сайте

Гарантируем безопасность всех переданных данных

Характеристики товара Клапан обратный поворотный одностворчатый межфланцевый Ду200 Ру16 19ч21(01)бр

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Коллекция

19ч21(01)бр
Артикул

01.01.19Ч2000
Страна бренда

Россия
Страна производства

Россия
Гарантия

1.5 года
Продукт

клапан обратный
Тип

одностворчатый, поворотный
Назначение

горячее водоснабжение, отопление, холодное водоснабжение
Область применения

промышленная
РАЗМЕРЫ, ОБЪЕМ И ВЕС
Монтажная длина

140 мм
КОНСТРУКЦИЯ
Материал

чугун
Цвет

черный
Запорное устройство

створка
Уплотнитель запорного устройства

латунь
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее давление

16 бар
Диапазон температур рабочей среды

+225 °С
Рабочая среда

вода
ПОДКЛЮЧЕНИЯ
Способ монтажа

вертикальный, горизонтальный
Способ соединения

межфланцевый
Диаметр подключения (1)

200 мм
Диаметр подключения (2)

200 мм
ФУНКЦИИ И ОСНАЩЕНИЕ
Фильтр

нет
Воздухоотводчик

нет
Спускной клапан

нет

Описание

Клапан обратный поворотный однодисковый чугунный применяется для предотвращения обратного потока среды в трубопроводах.

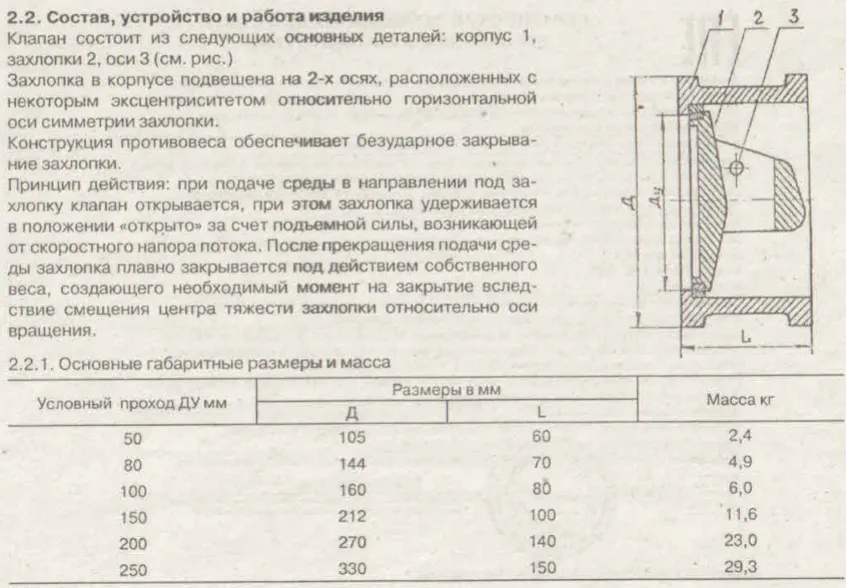

Клапан состоит из следующих основных деталей: корпуса, захлопки, оси.

Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки.

Принцип действия: при подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения.
