Описание
- Порог срабатывания предохранительного клапана 7 бар.
- Присоединительная резьба 1".

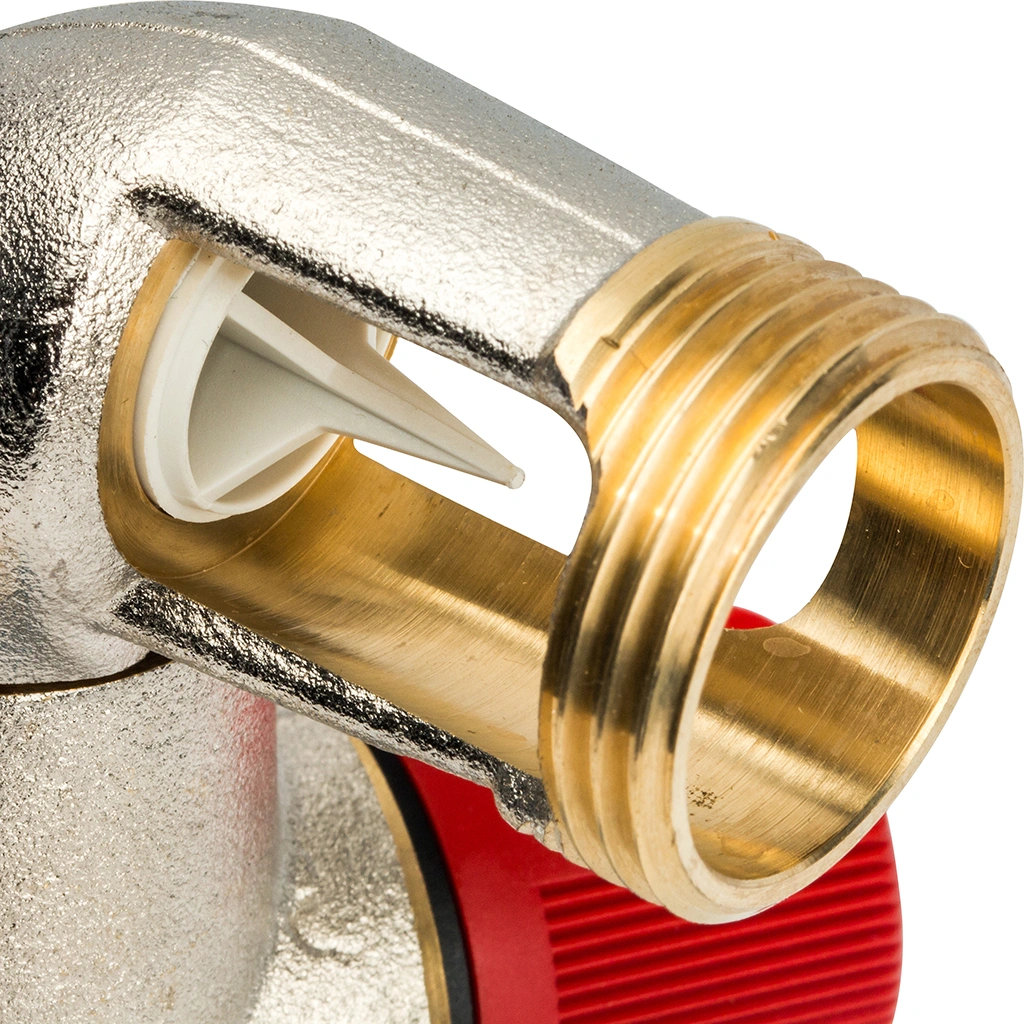

- Сбросное отверстие предохранительного клапана с наружной резьбой 1".

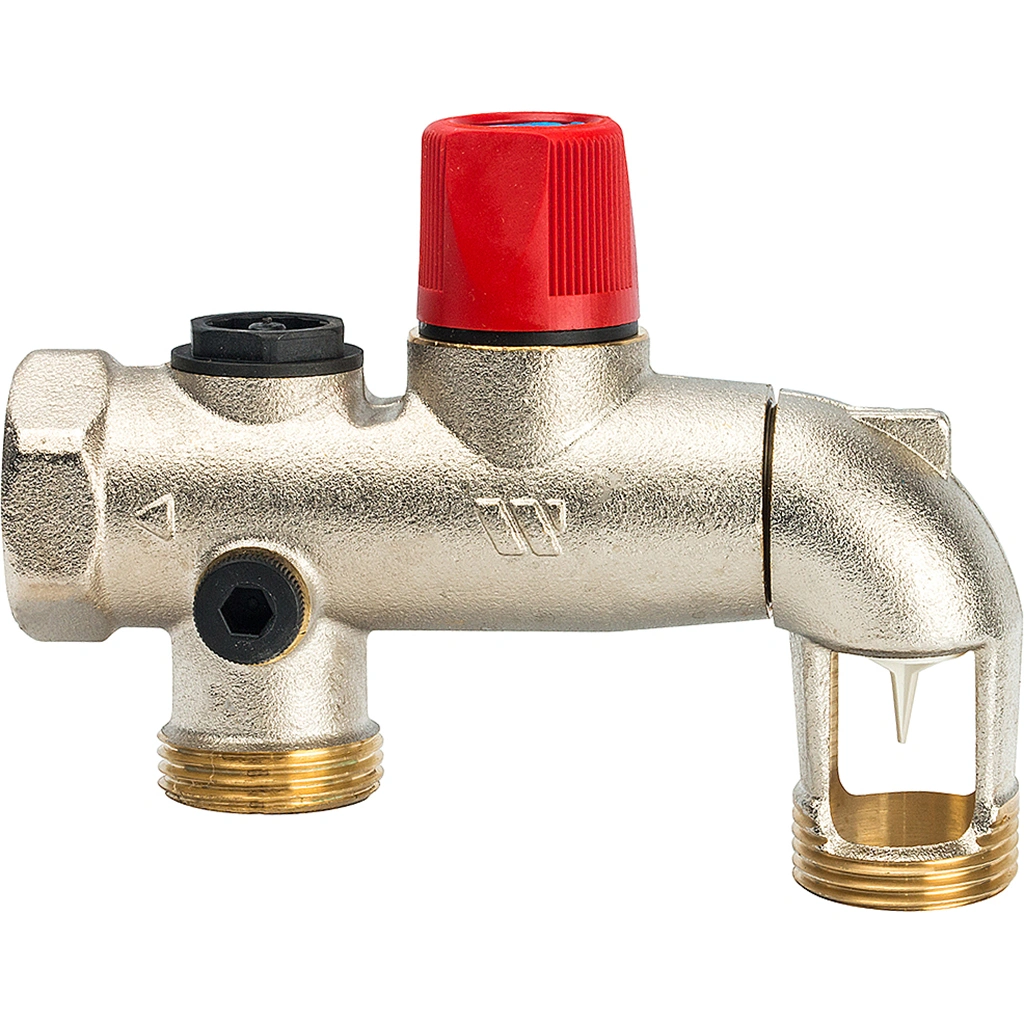

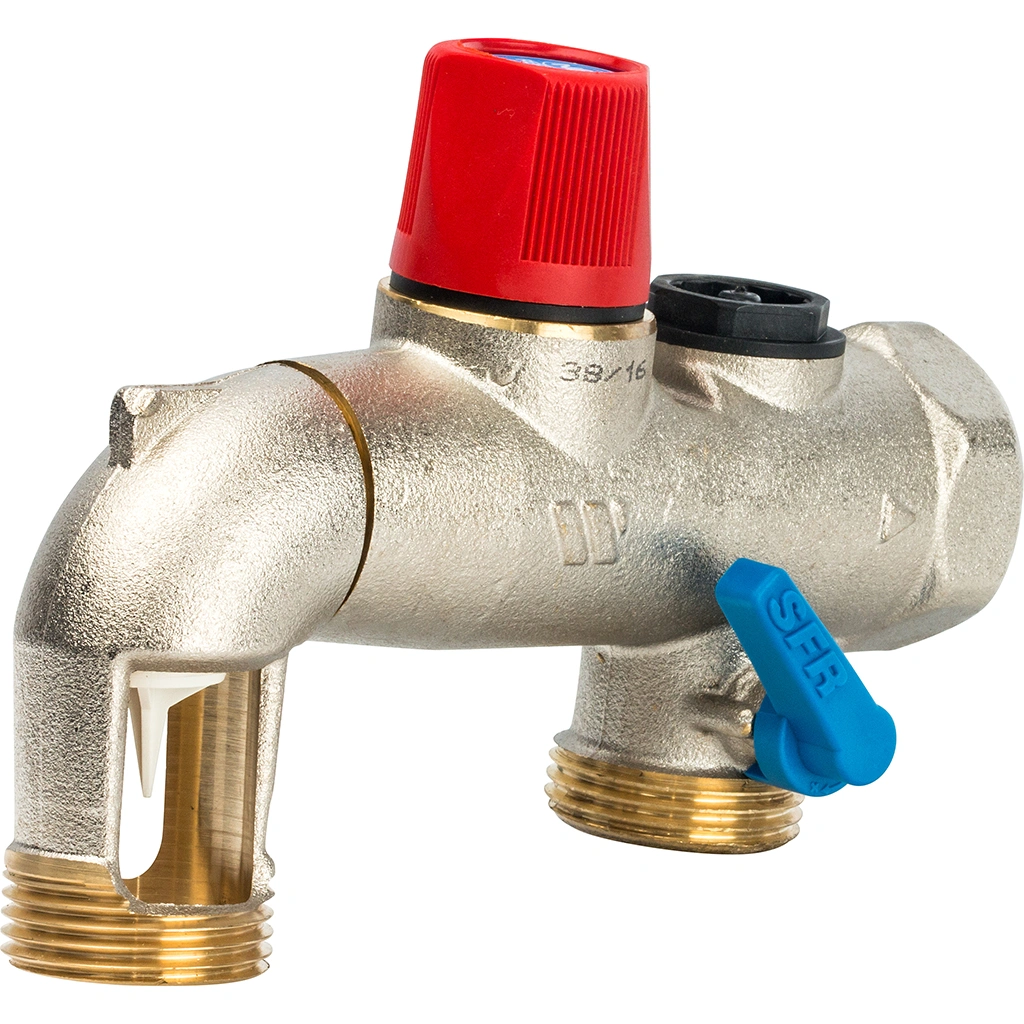

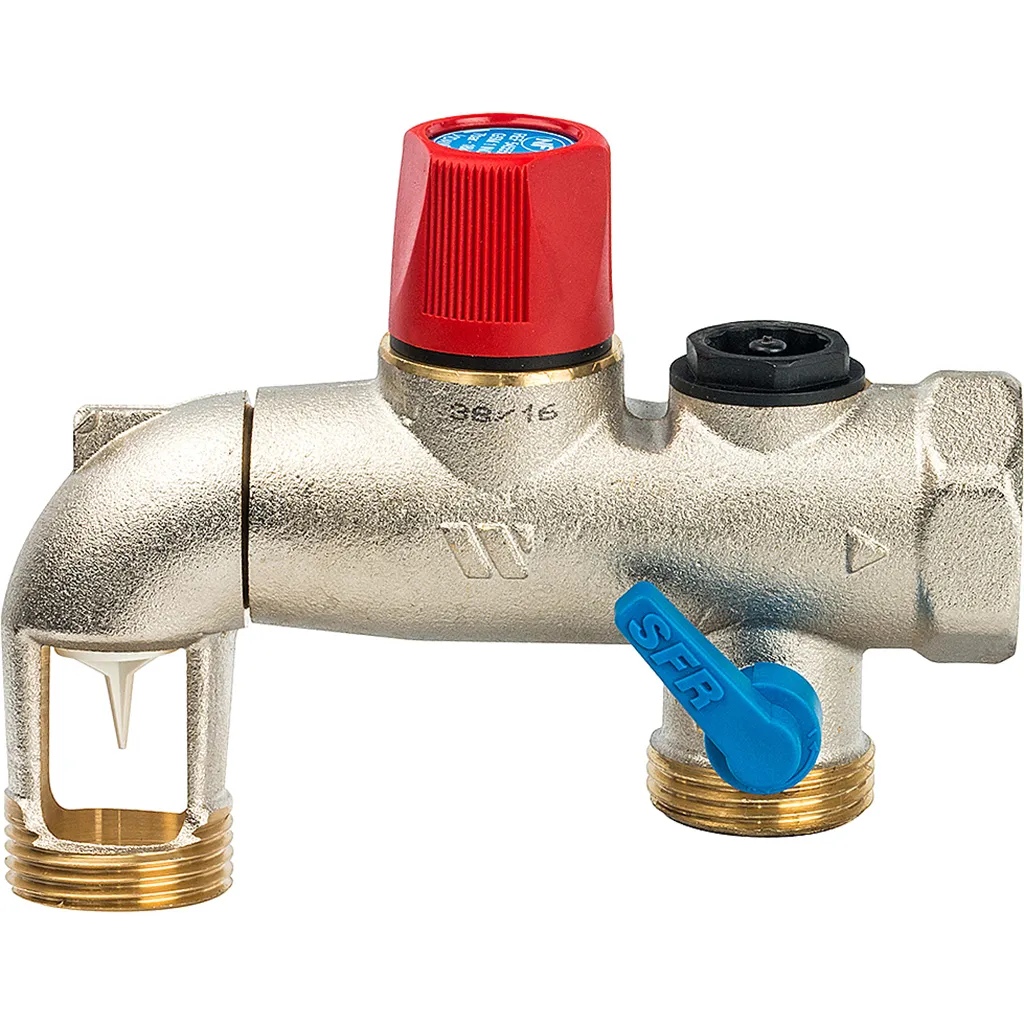

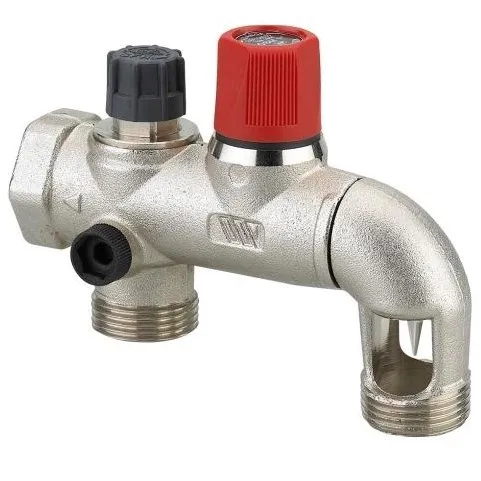

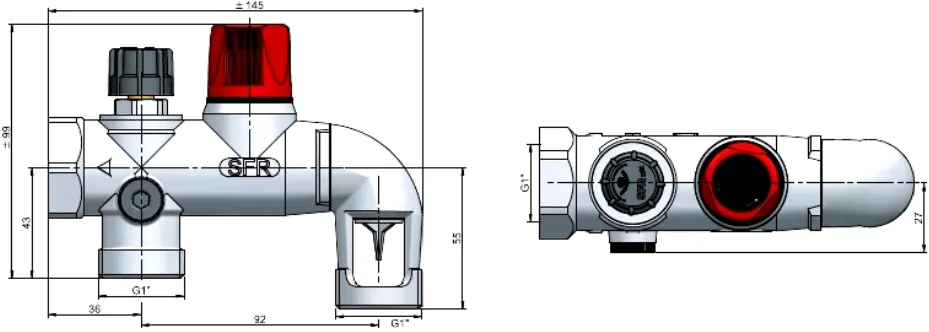

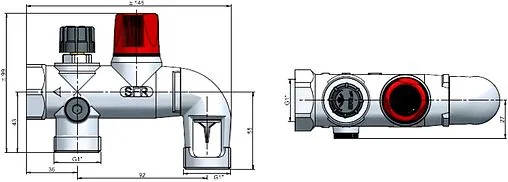

Группа безопасности SFR-GSM служит для защиты электрических водонагревателей или других накопительных емкостей мощностью до 18 кВт (до 600л) в бытовых системах ГВС от избыточного давления. Прямой корпус, с интегрированным предохранительным клапаном, запорным клапаном, доступным для проверки обратным клапаном, ручкой для ручного слива воды через сбросное отверстие предохранительного клапана.Седло клапана из нержавеющей стали, что делает возможным применение группы безопасности в системах с жесткой водой и более стойкой к коррозии.
Технические данные
- Макс. рабочая температура : 120 °С
- Макс. рабочее давление : 10 бар
- Pср. клапана : 7 бар
- Мощность бойлера : до 18 кВт

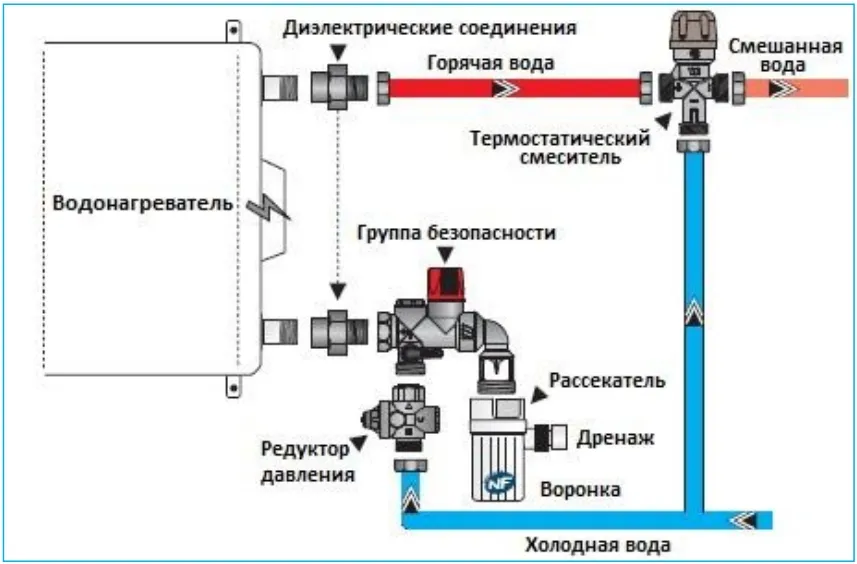

Монтаж
- Убедитесь, что консервирующая мастика полностью удалена с группы безопасности

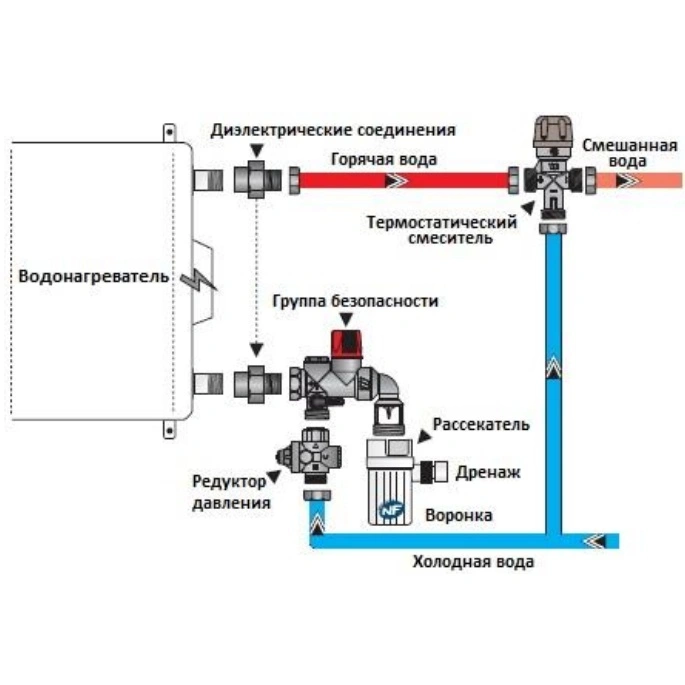

- Если давление в системе подачи холодной воды превышает 3 бара, установите редуктор давления перед группой безопасности
- Диаметр дренажной линии должен быть не менее 25мм
- Мощность водонагревателя не должна превышать 18кВт
- При монтаже и техобслуживании необходимо выполнять все технические требования страны установки
- Для предотвращения гальванической коррозии рекомендуется установить между группой безопасности и бойлером, а также на выходе горячей воды бойлера диэлектрические соединения

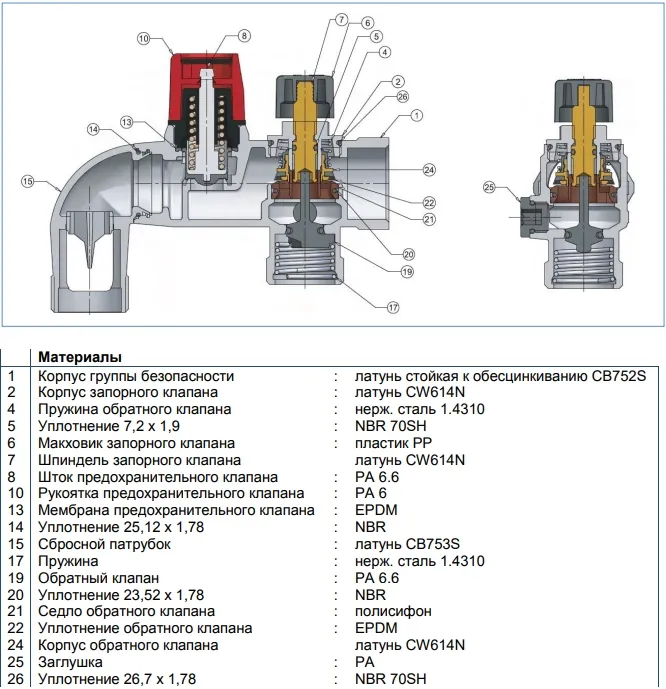

Материалы
- Корпус группы безопасности : латунь стойкая к обесцинкиванию CB752S
- Корпус запорного клапана : латунь CW614N
- Пружина обратного клапана : нерж. сталь 1.4310
- Уплотнение 7,2 х 1,9 : NBR 70SH
- Макховик запорного клапана : пластик РР
- Шпиндель запорного клапана латунь CW614N
- Шток предохранительного клапана : PA 6.6

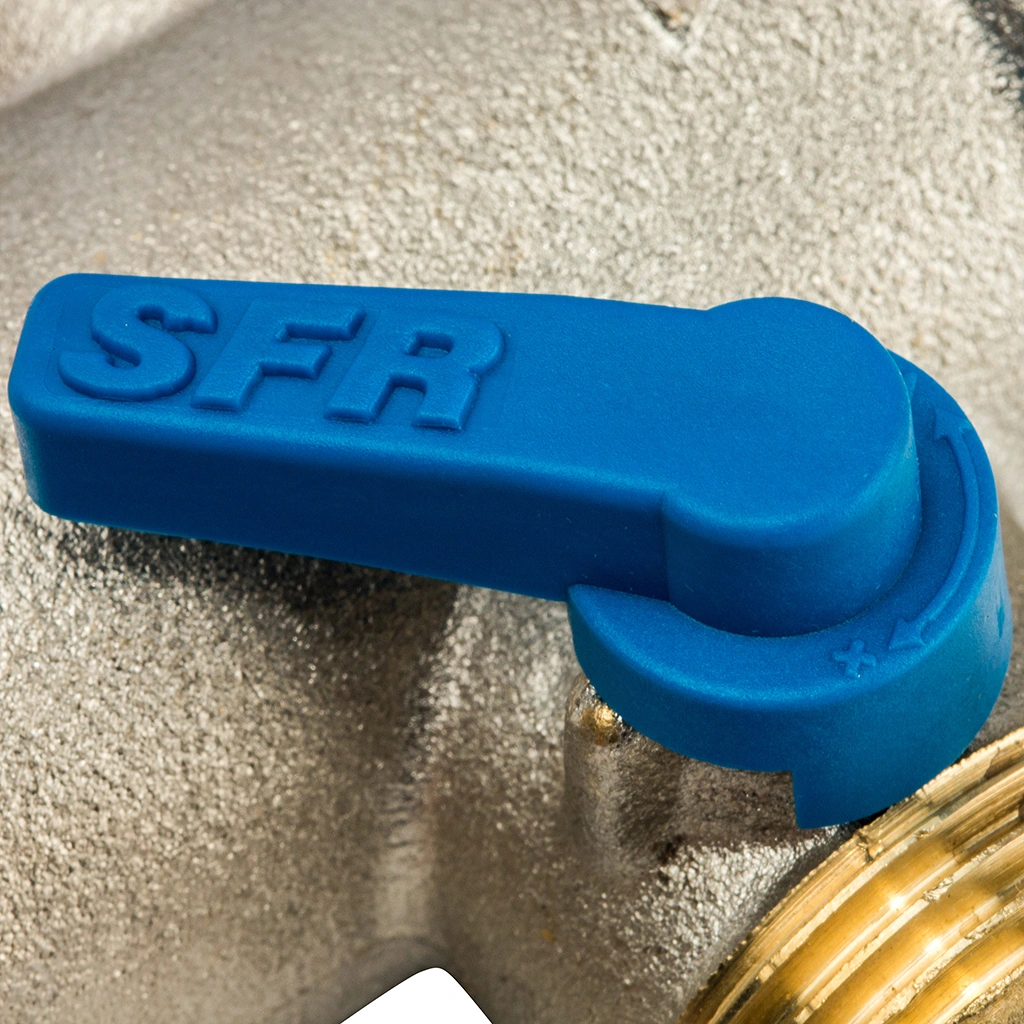

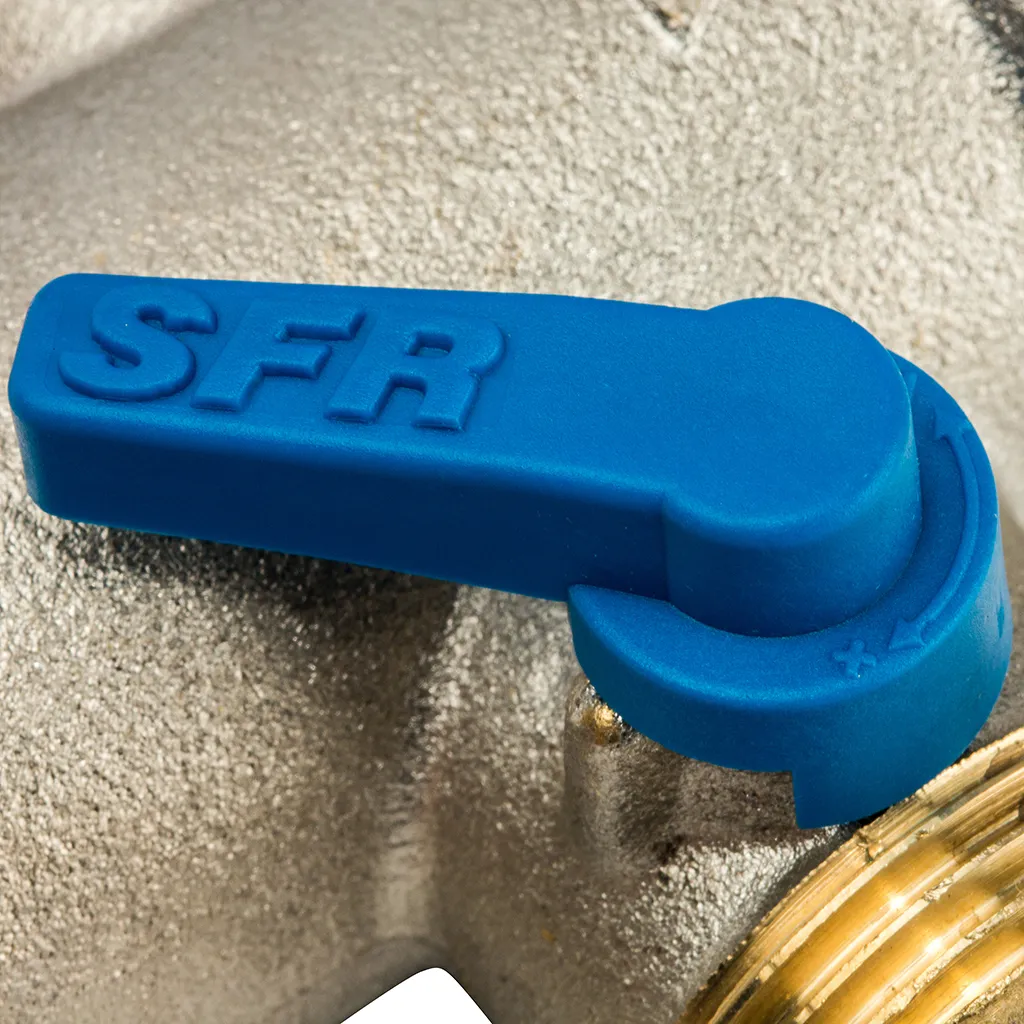

- Рукоятка предохранительного клапана : PA 6
- Мембрана предохранительного клапана : EPDM
- Уплотнение 25,12 х 1,78 : NBR
- Cбросной патрубок : латунь CB753S
- Пружина : нерж. сталь 1.4310
- Обратный клапан : PA 6.6
- Уплотнение 23,52 х 1,78 : NBR
- Cедло обратного клапана : полисифон
- Уплотнение обратного клапана : EPDM
- Корпус обратного клапана латунь CW614N

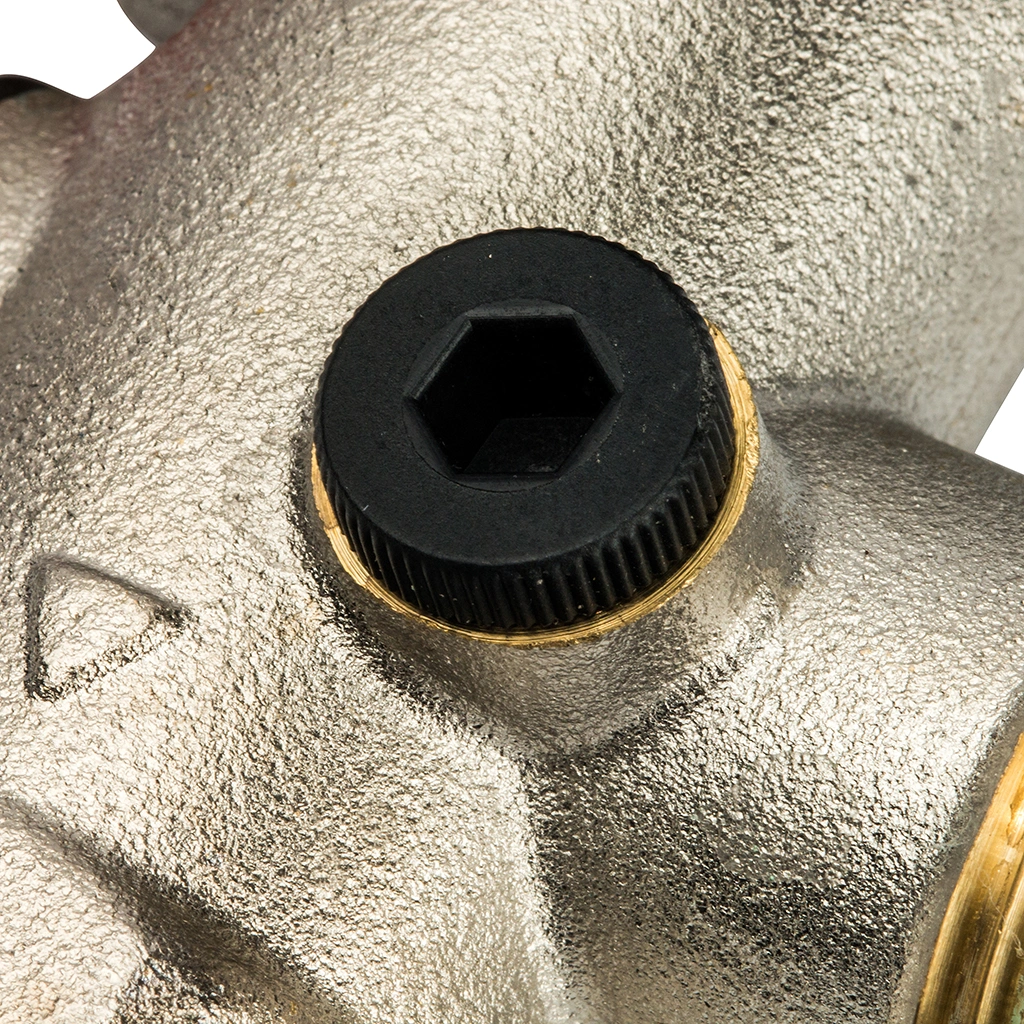

- Заглушка : РА
- Уплотнение 26,7 х 1,78 : NBR 70SH
