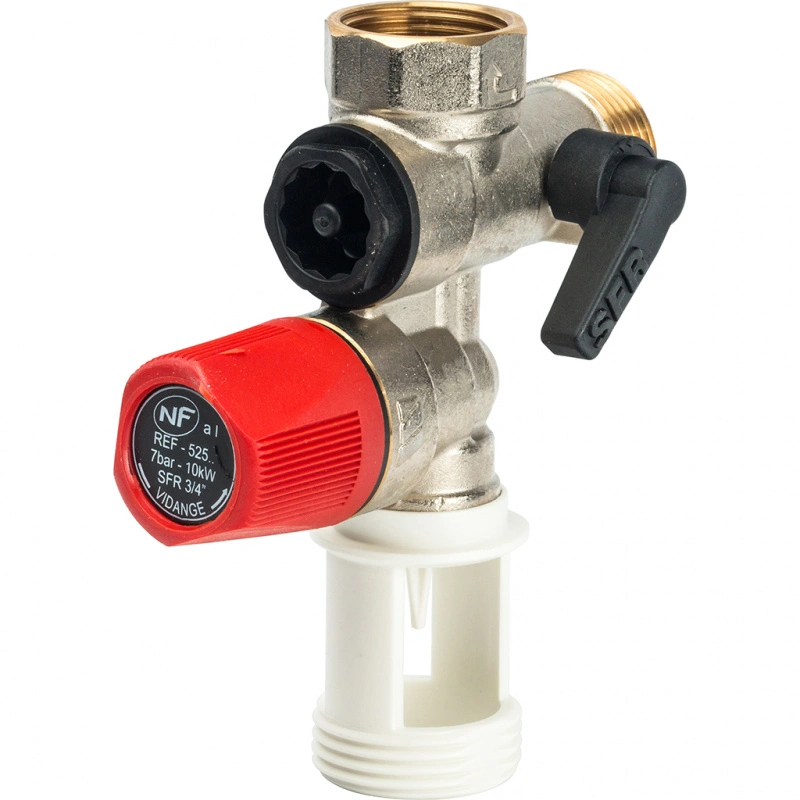

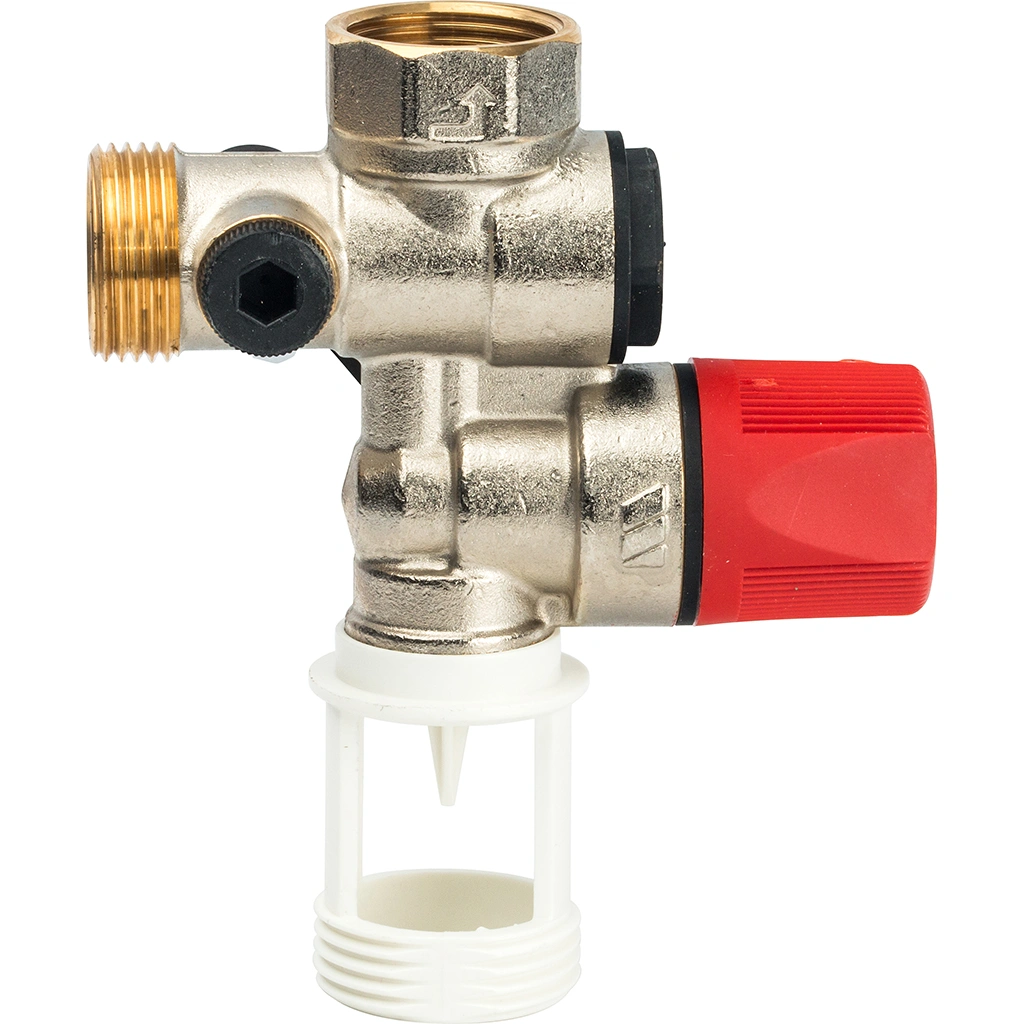

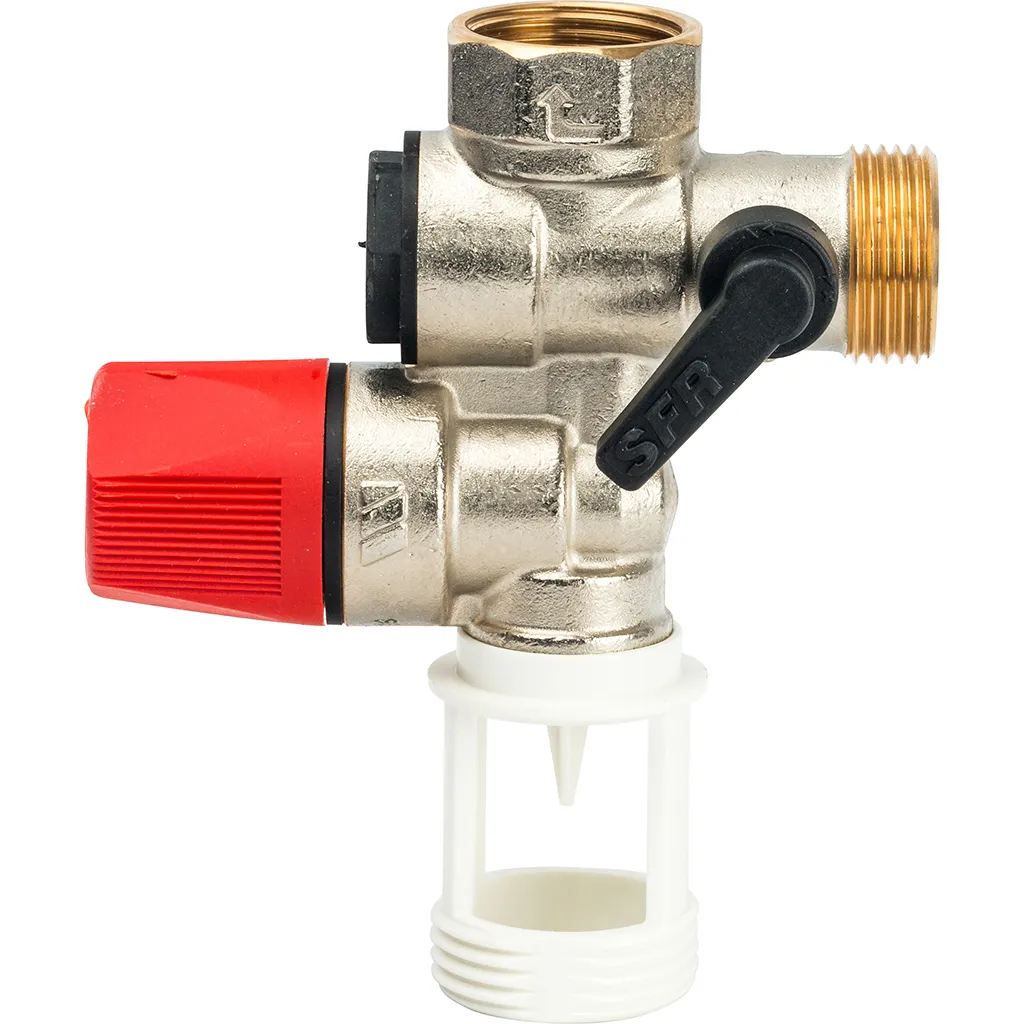

Группа безопасности бойлера до 10 кВт 3/4" WATTS FIABILIS SFR 10004611

Описание

• Порог срабатывания предохранительного клапана 7 бар.
• Присоединительная резьба 3/4".
• Сбросное отверстие предохранительного клапана с наружной резьбой 1".

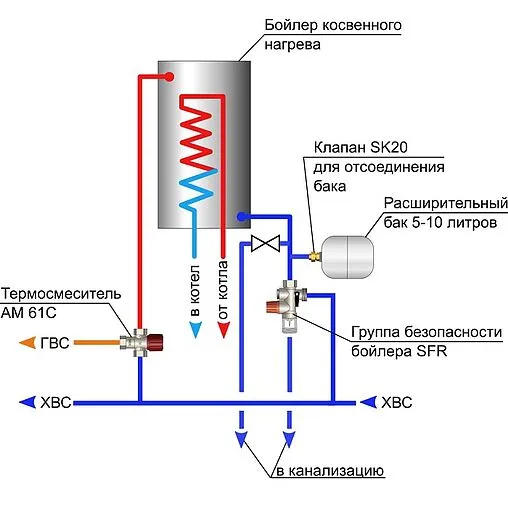

Группа безопасности SFR служит для защиты электрических водонагревателей или других накопительных емкостей (до 300 л) мощностью до 10 кВт в бытовых системах ГВС от избыточного давления.

Технические данные

• Тмакс. : 120 °С
• Рмакс. : 10бар
• Мощность бойлера : 10кВт

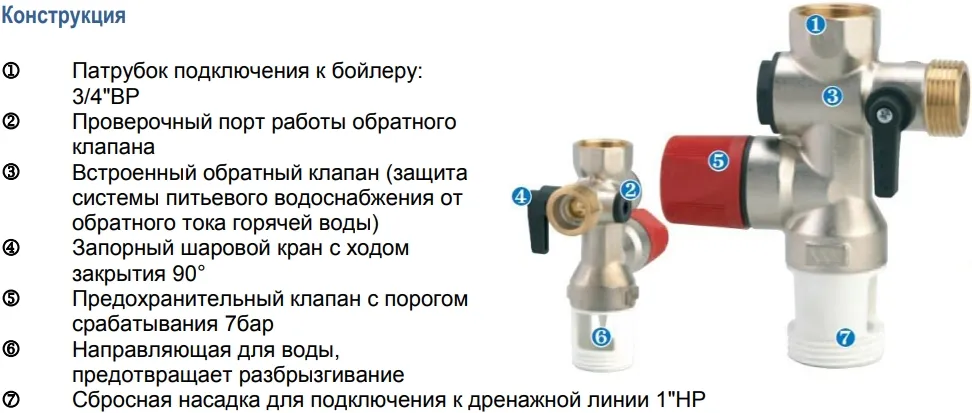

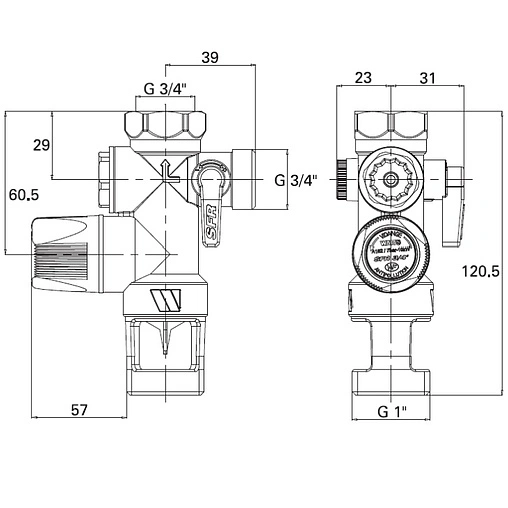

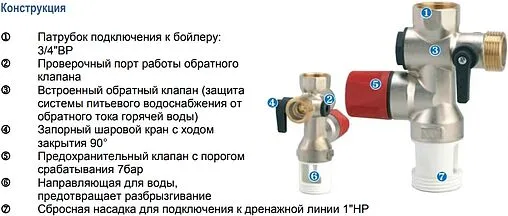

Конструкция

• Патрубок подключения к бойлеру: 3/4"ВР
• Проверочный порт работы обратного клапана

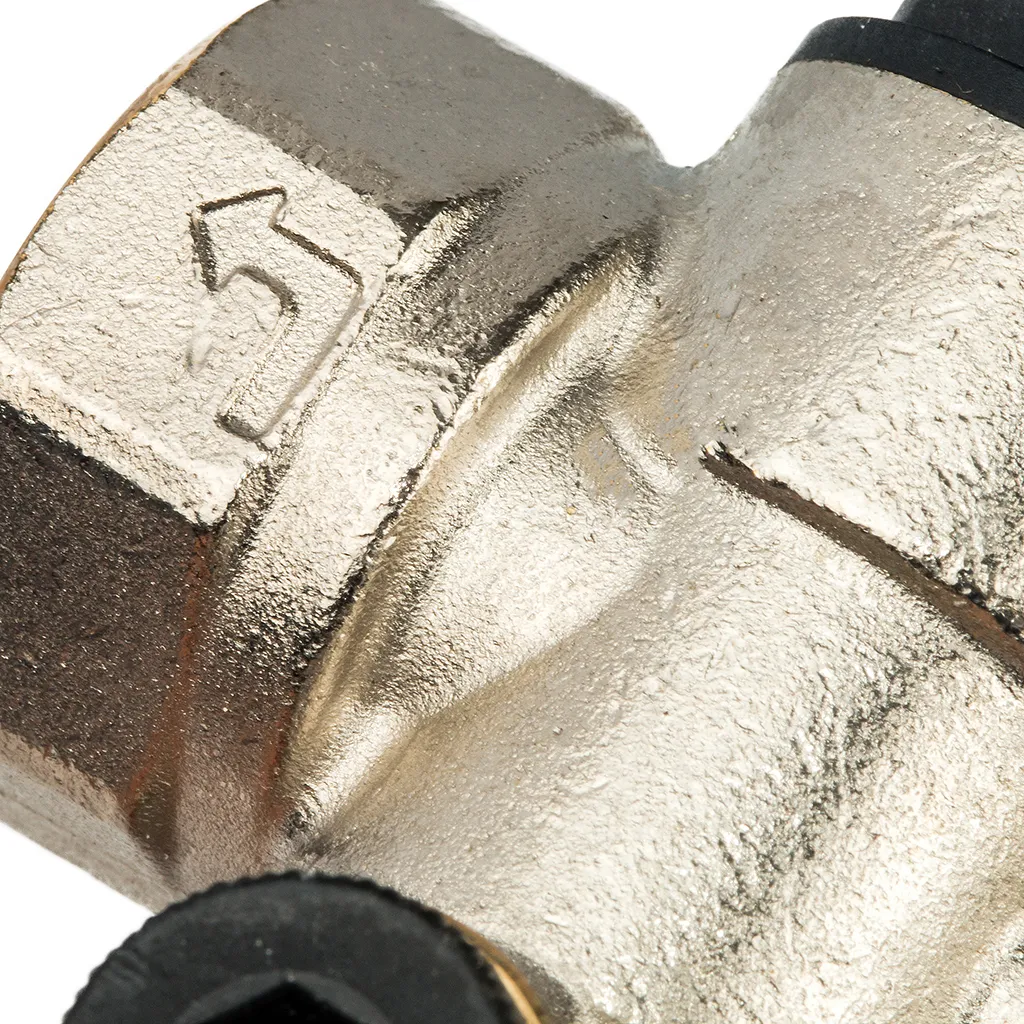

• Встроенный обратный клапан (защита системы питьевого водоснабжения от обратного тока горячей воды)

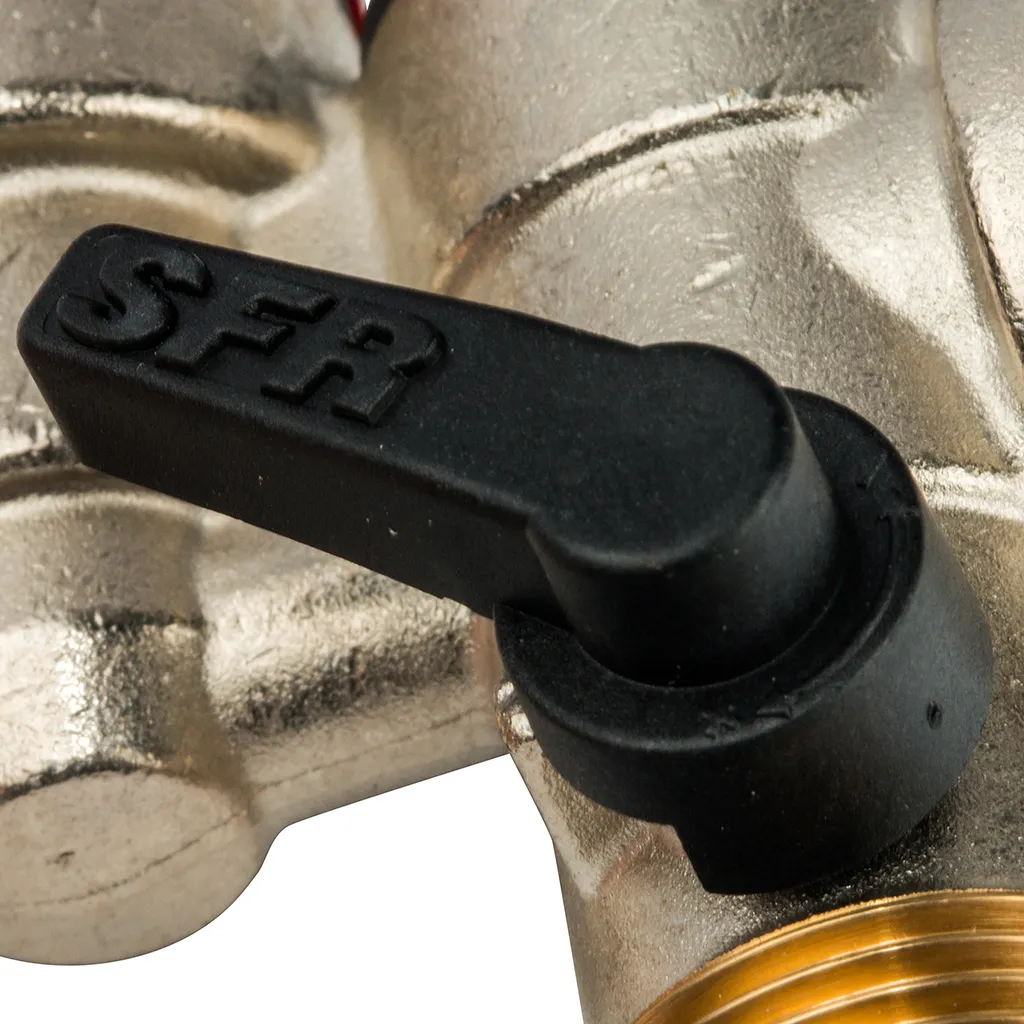

• Запорный шаровой кран с ходом закрытия 90°
• Предохранительный клапан с порогом срабатывания 7бар

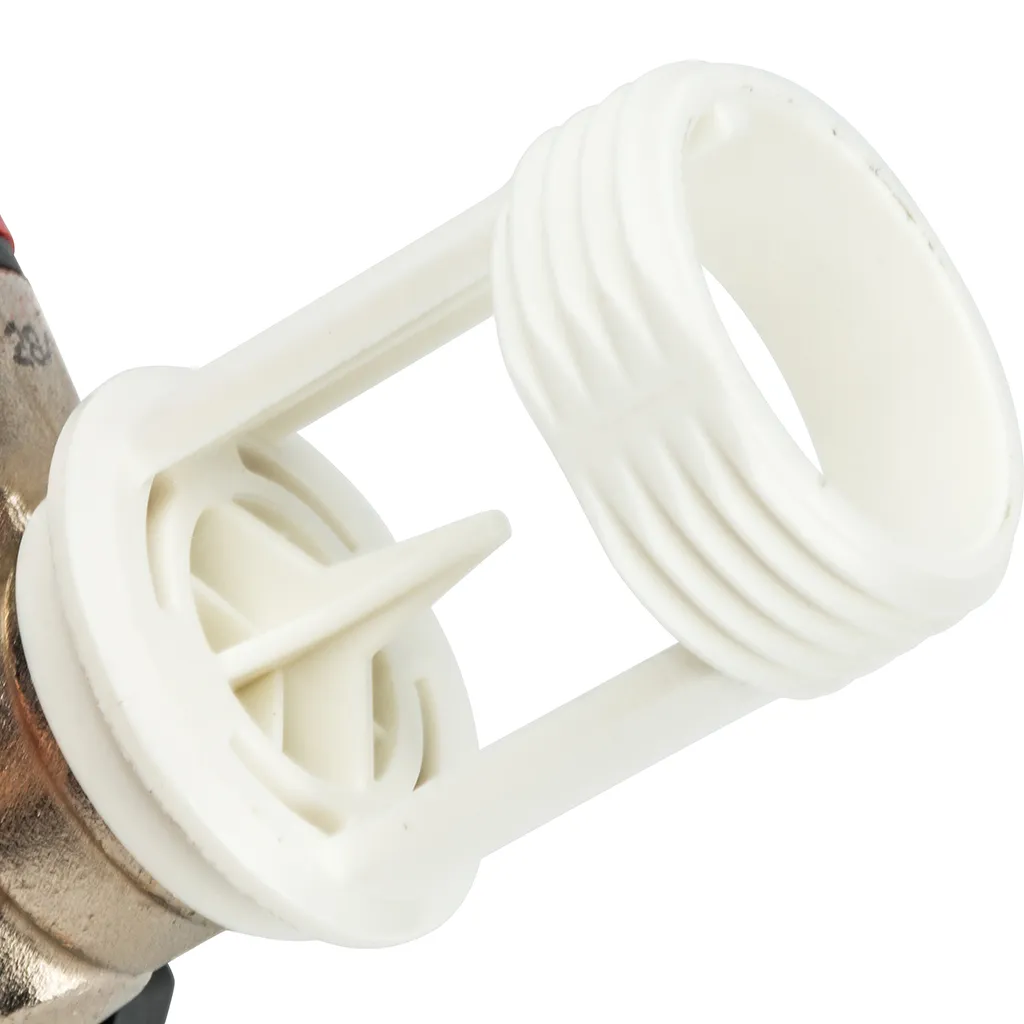

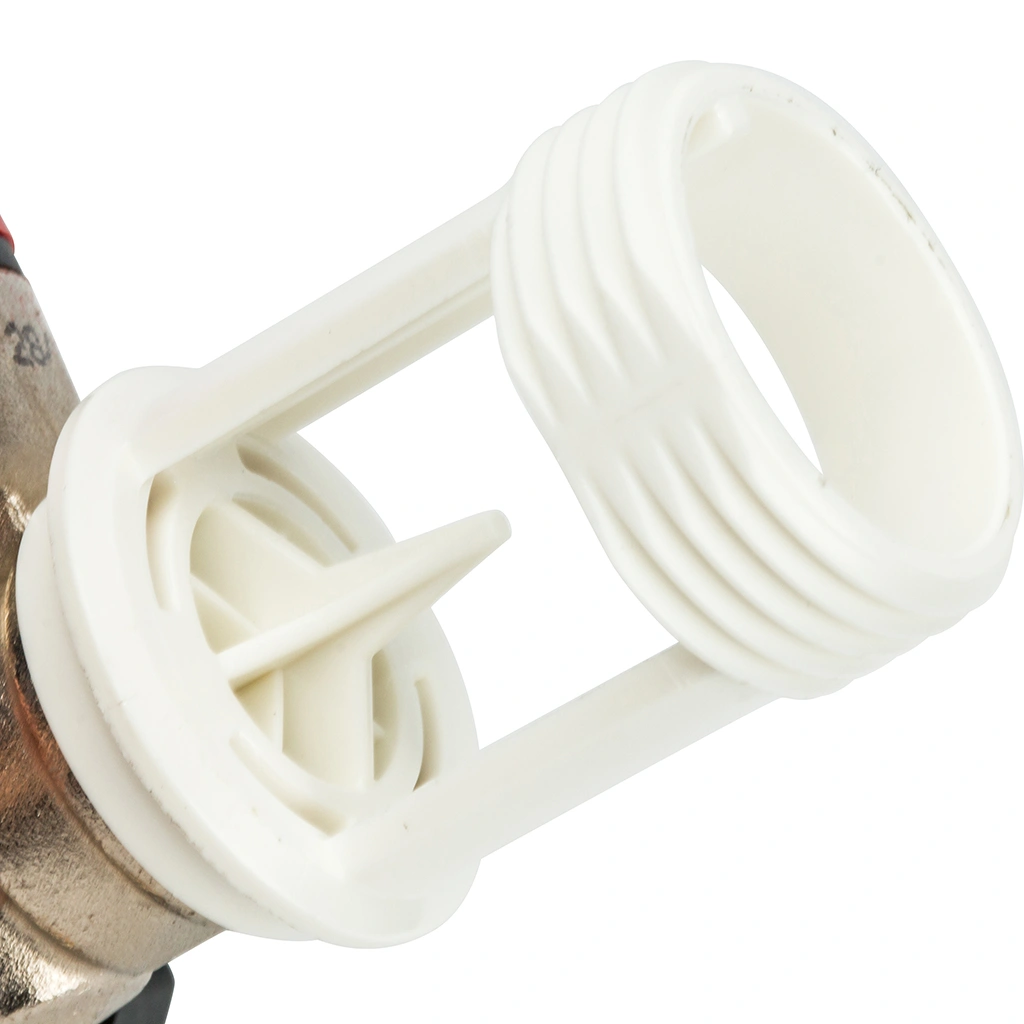

• Направляющая для воды, предотвращает разбрызгивание
• Сбросная насадка для подключения к дренажной линии 1"НР

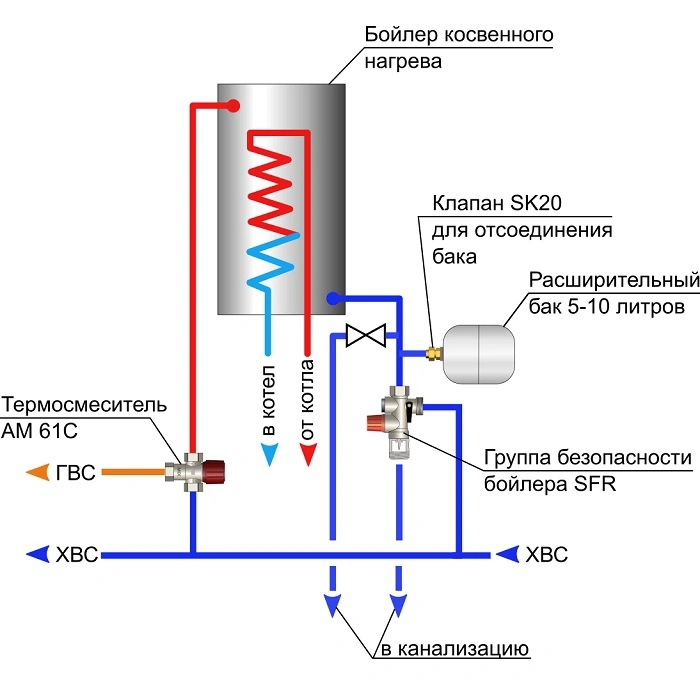

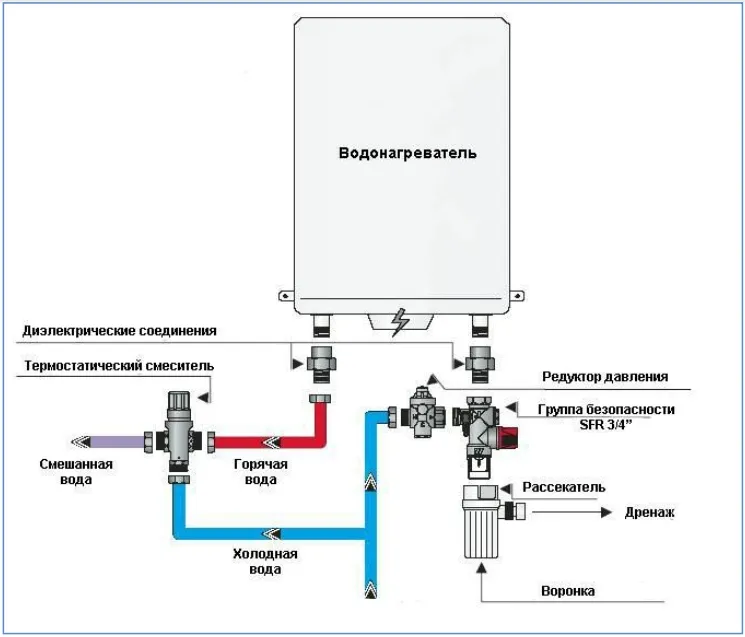

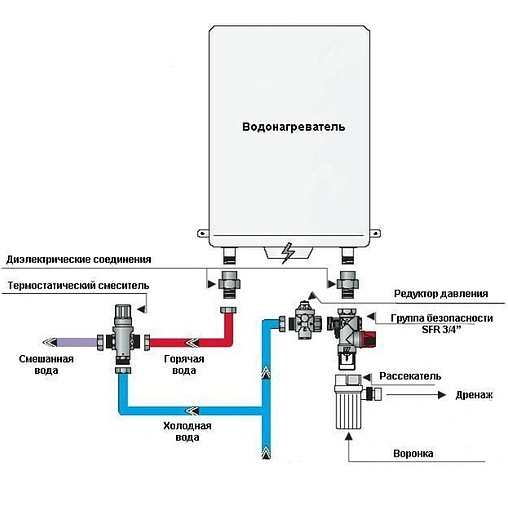

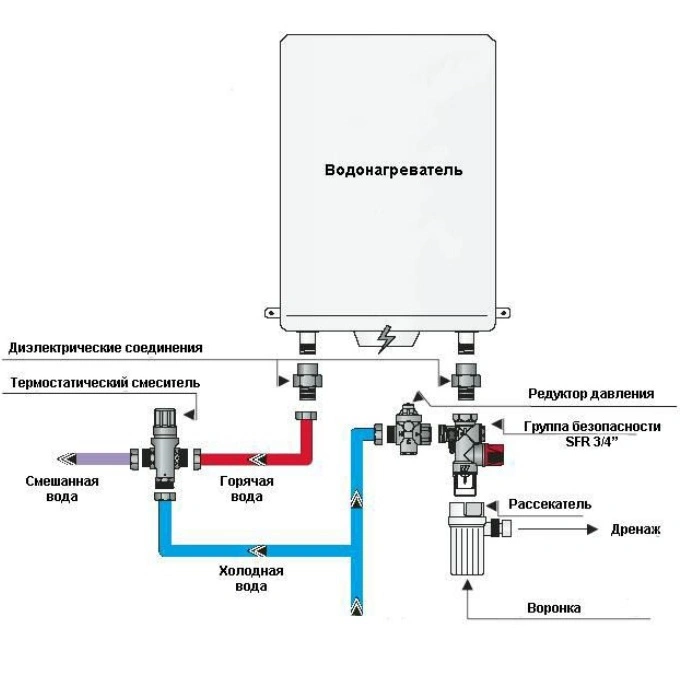

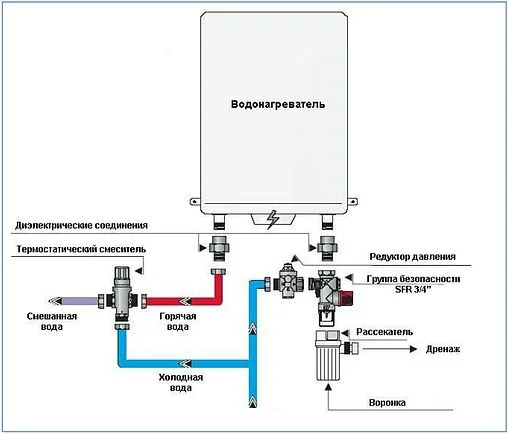

Монтаж

• Убедитесь, что консервирующая мастика полностью удалена с группы безопасности
• Если давление в системе подачи холодной воды превышает 3 бара, установите редуктор давления перед группой безопасности
• Диаметр дренажной линии должен быть не менее 25мм
• Мощность водонагревателя не должна превышать 10кВт
• При монтаже и техобслуживании необходимо выполнять все технические требования страны установки
• Для предотвращения коррозии рекомендуется установить между группой безопасности и бойлером, а также на выходе горячей воды бойлера диэллектрические соединения.

Материалы

• Корпус : латунь CW617N
• Уплотнение шарового крана : PTFE
• Мембрана клапана : EPDM
• Крышка клапана : пластик РА 6
• Седло клапана : латунь CW614N
• Шаровой кран : латунь CW614N
• Насадка : пластик РА 6
