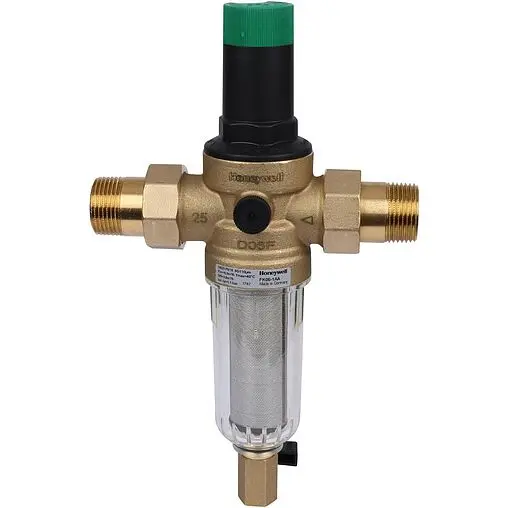

Фильтр тонкой очистки воды с редуктором давления 1"н x 1"н Honeywell-Braukmann FK06-1"АА HWLFIN082

Описание

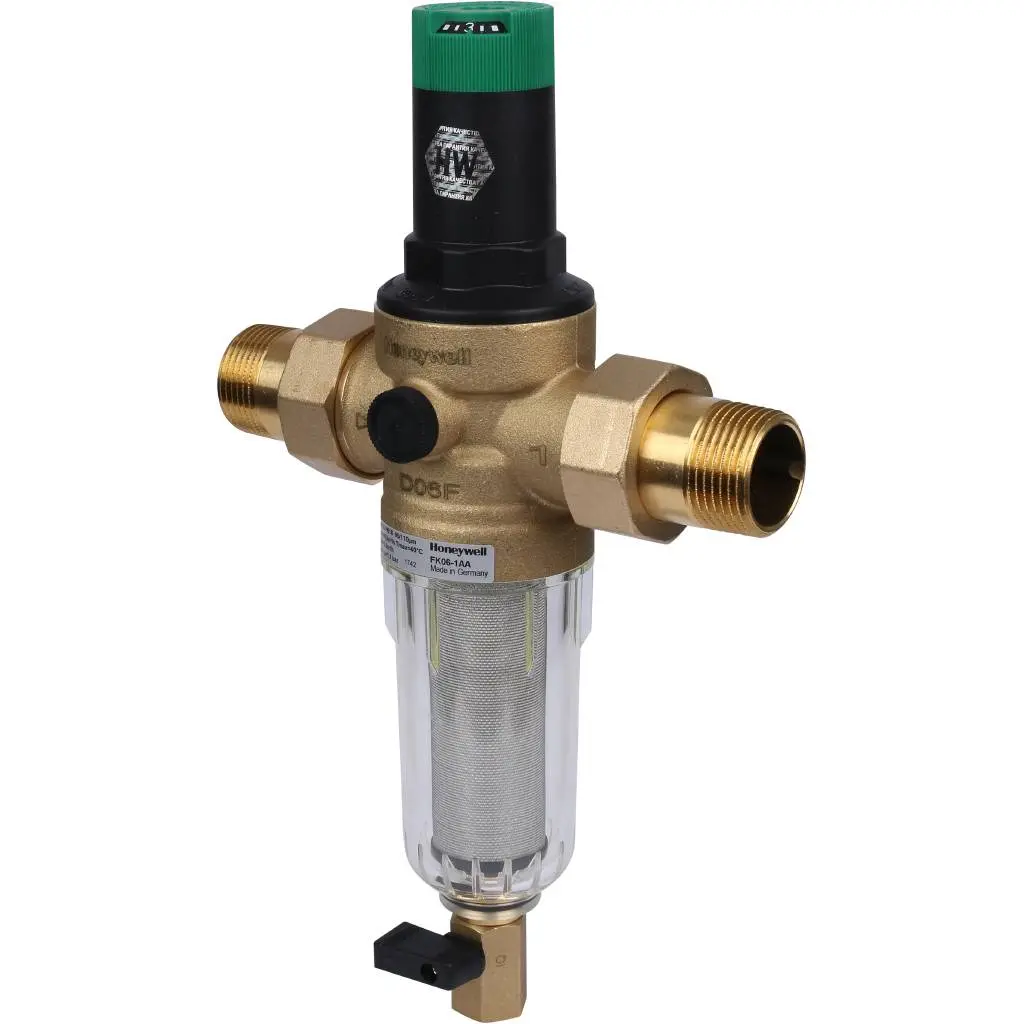

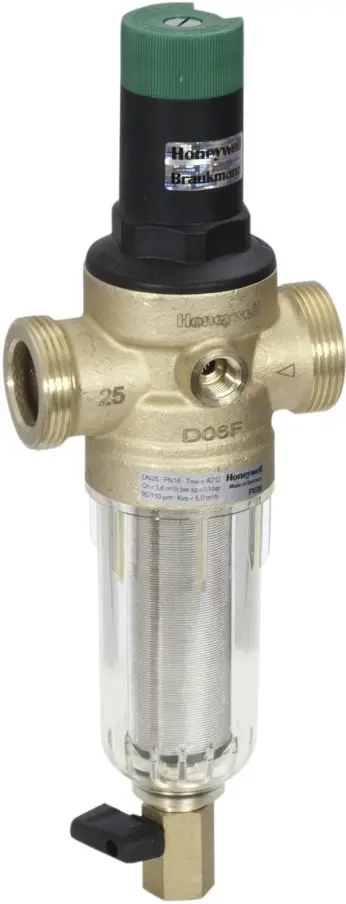

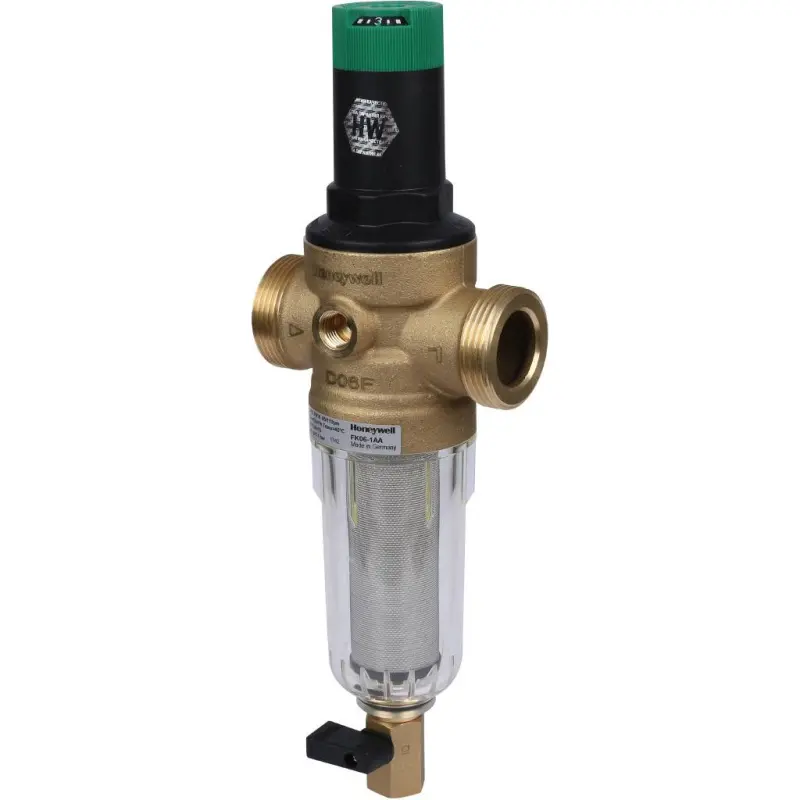

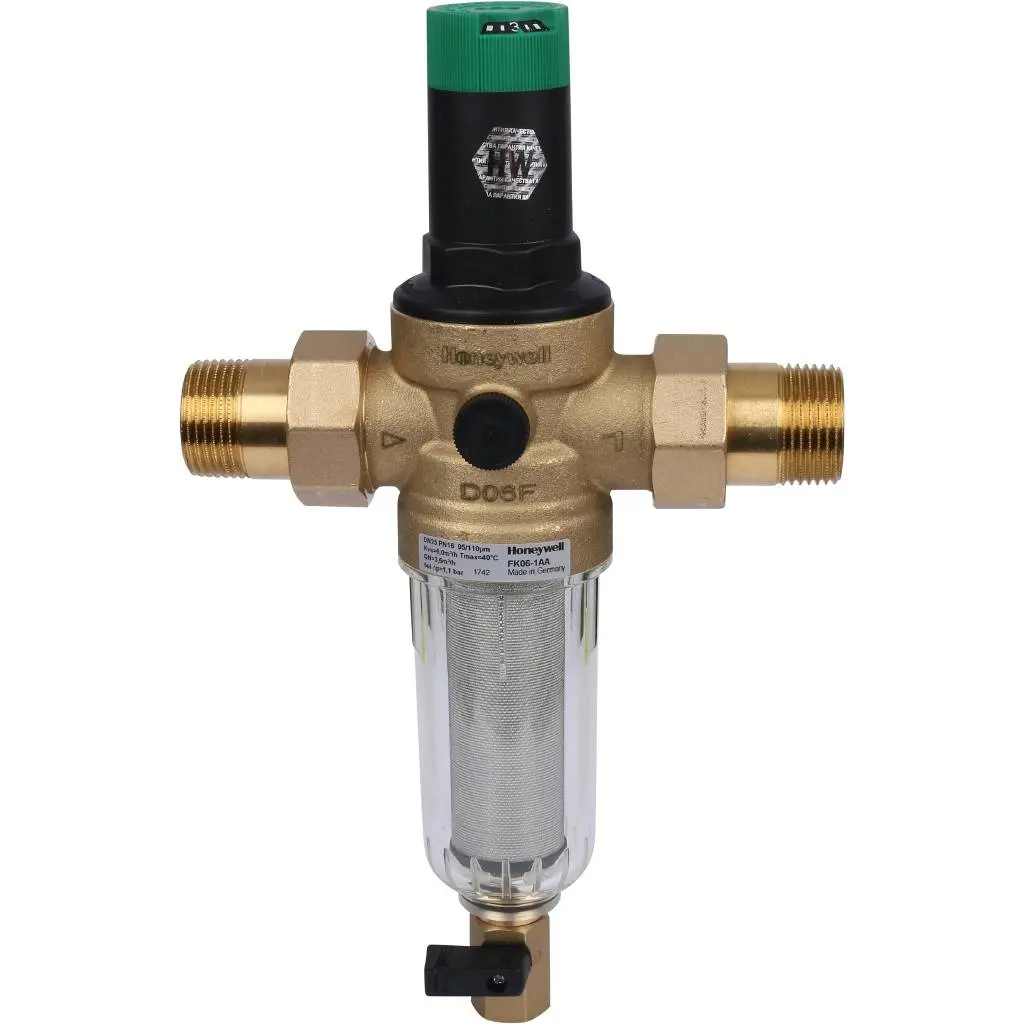

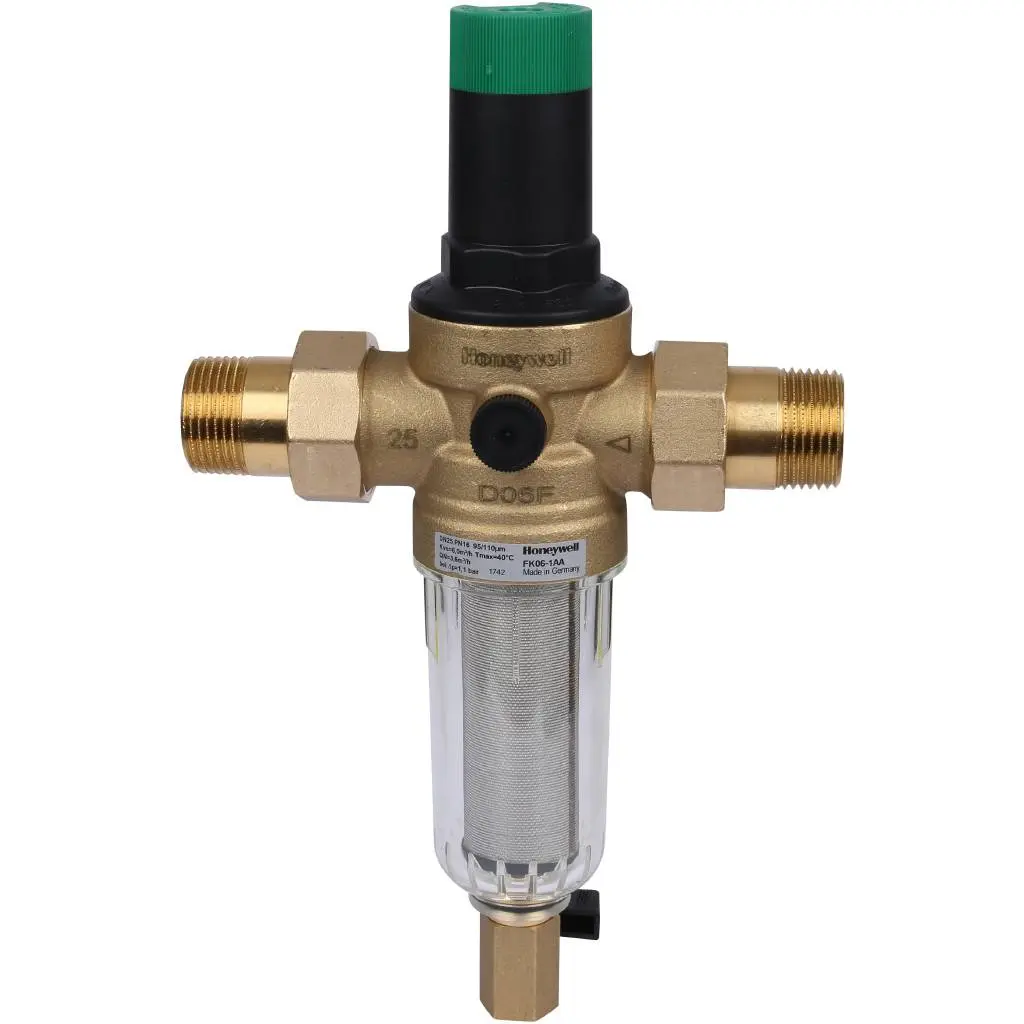

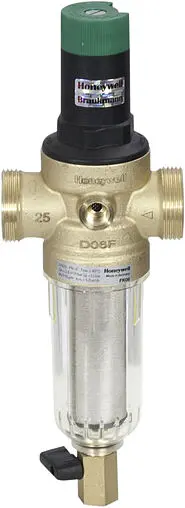

Сетчатый фильтр Honeywell-Braukmann FK06-1"AA

ОСОБЕННОСТИ:

Комбинированный сетчатый фильтр honeywell FK06 представляет собой комбинацию промывного фильтра с клапаном понижения давления. Встроенный в корпус клапан понижения давления защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды. Выходное давление регулируется в пределах от 1,5 до 6,0 бар. На корпусе с двух сторон предусмотрены посадочные места для подключения манометра, при помощи которого можно визуально отслеживать давление воды на выходе. Регулирующая пружина клапана не имеет контакта с водой. Седло клапана сбалансировано.

КОНСТРУКЦИЯ:

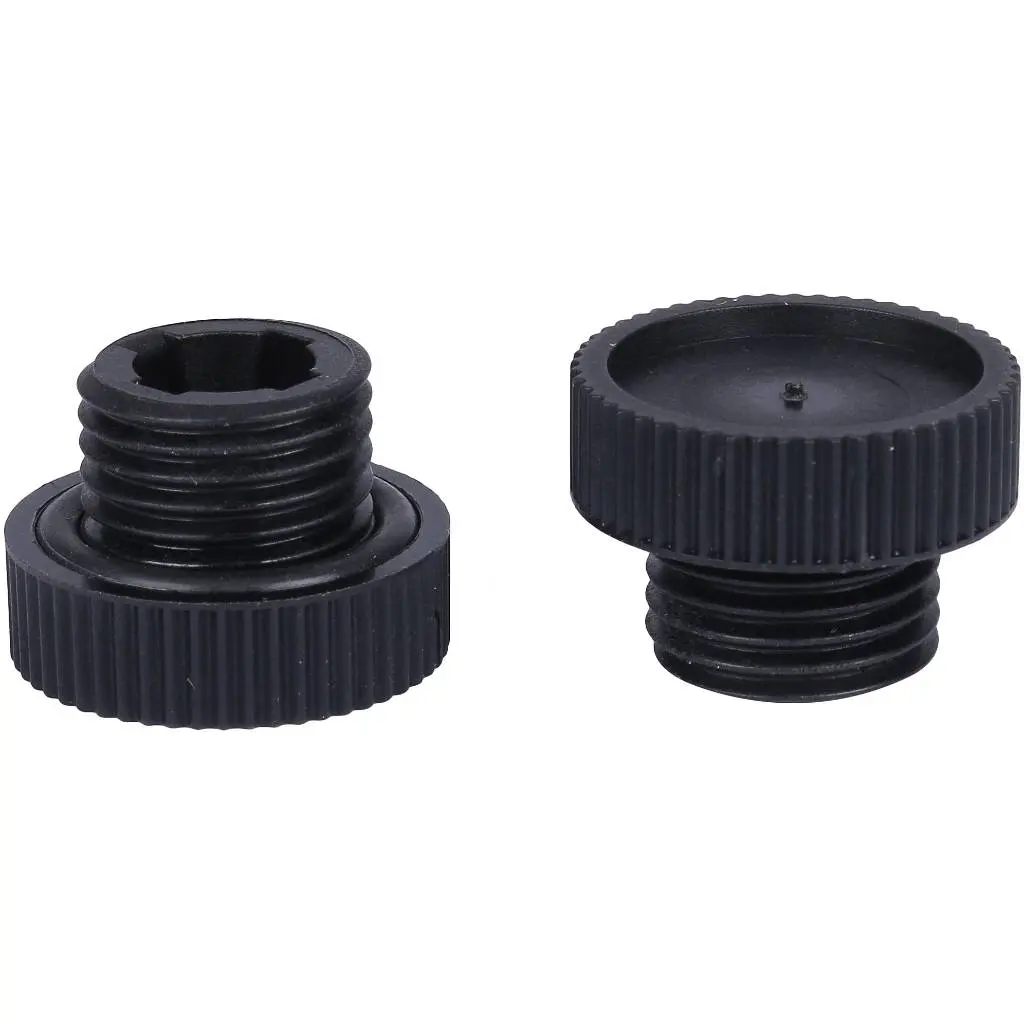

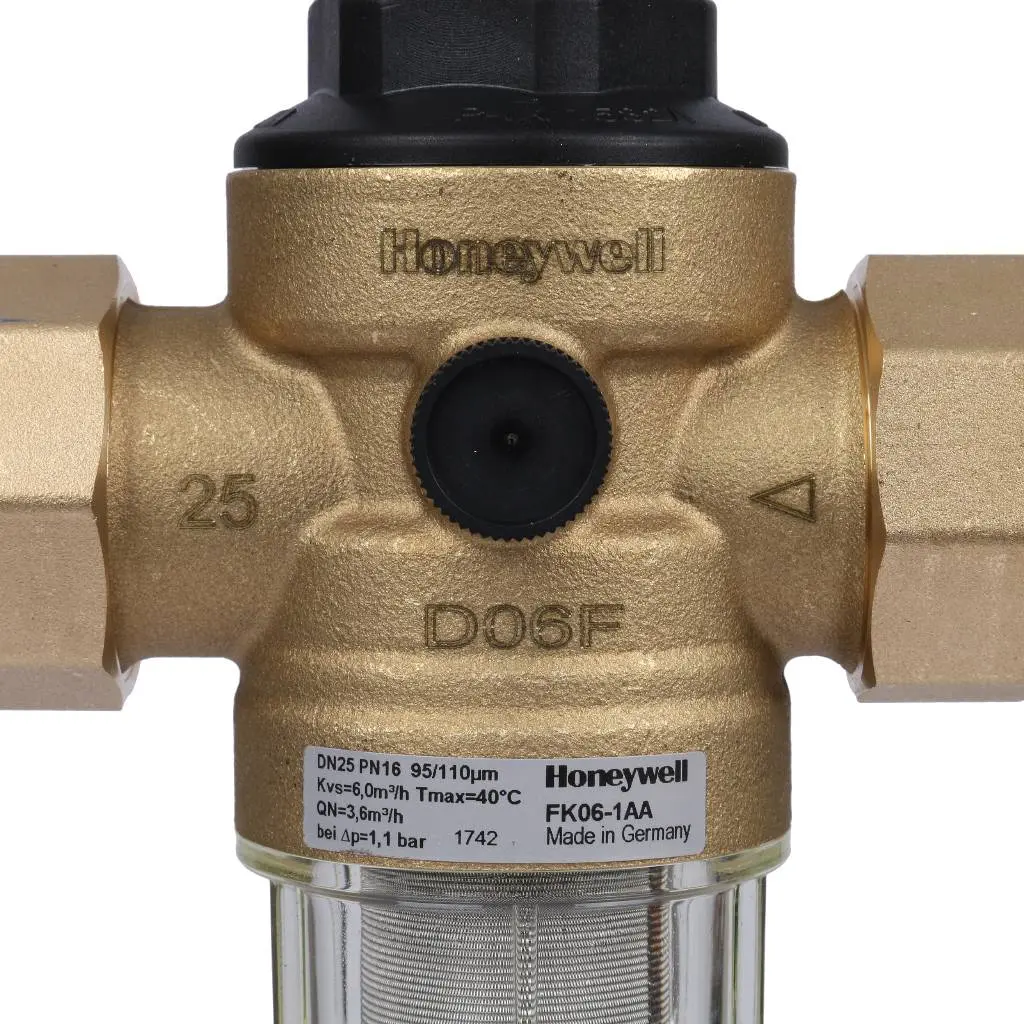

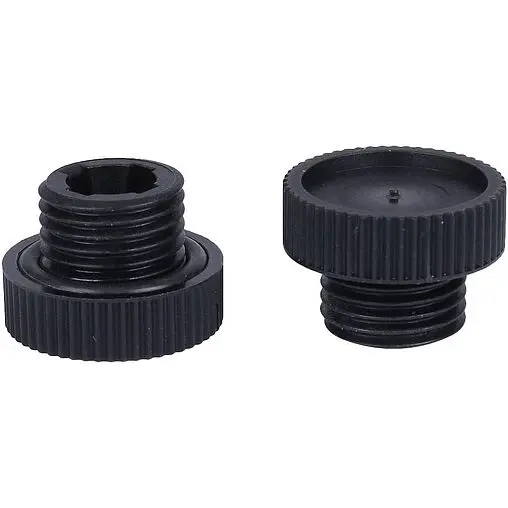

• корпуса с внешней резьбой и резьбовыми отверстиями для манометра с двух сторон

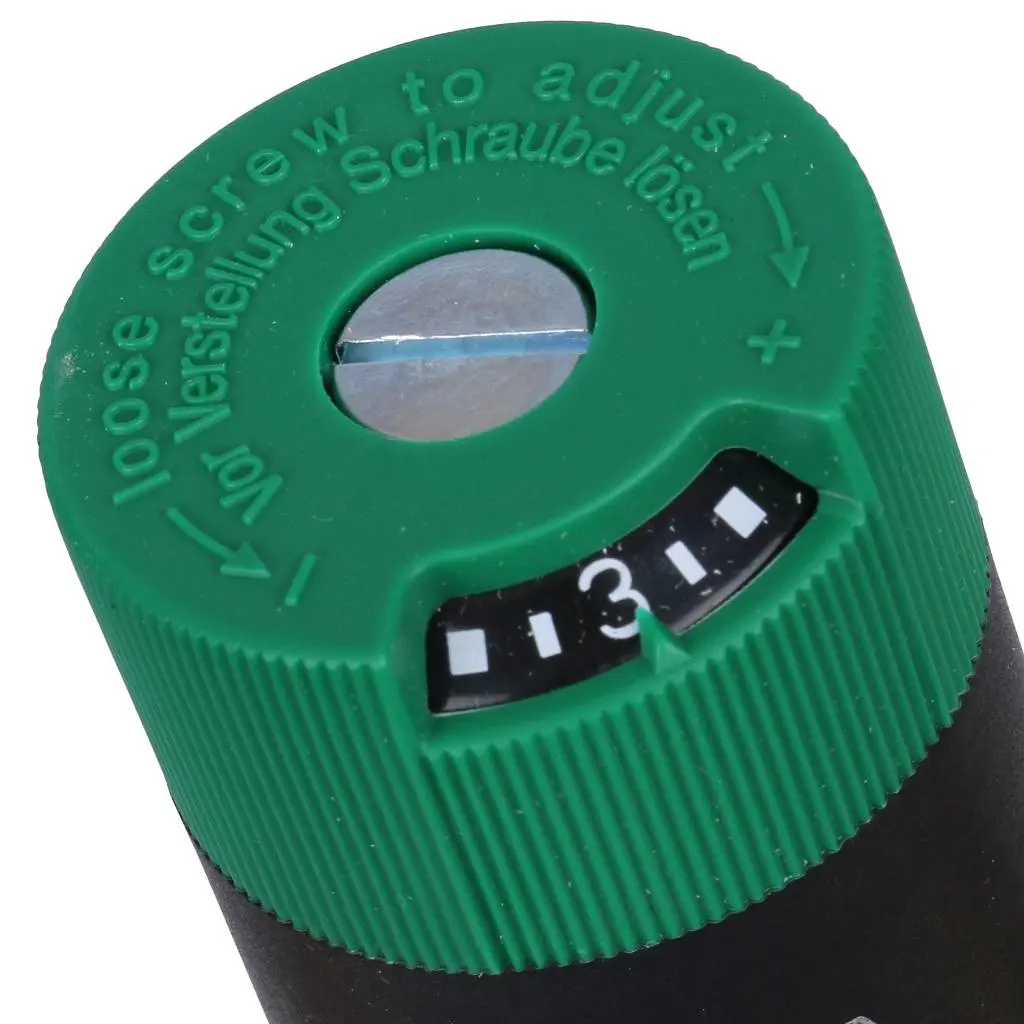

• пружинного стакана с регулировочной ручкой
• вкладыша клапана с диафрагмой и седлом клапана

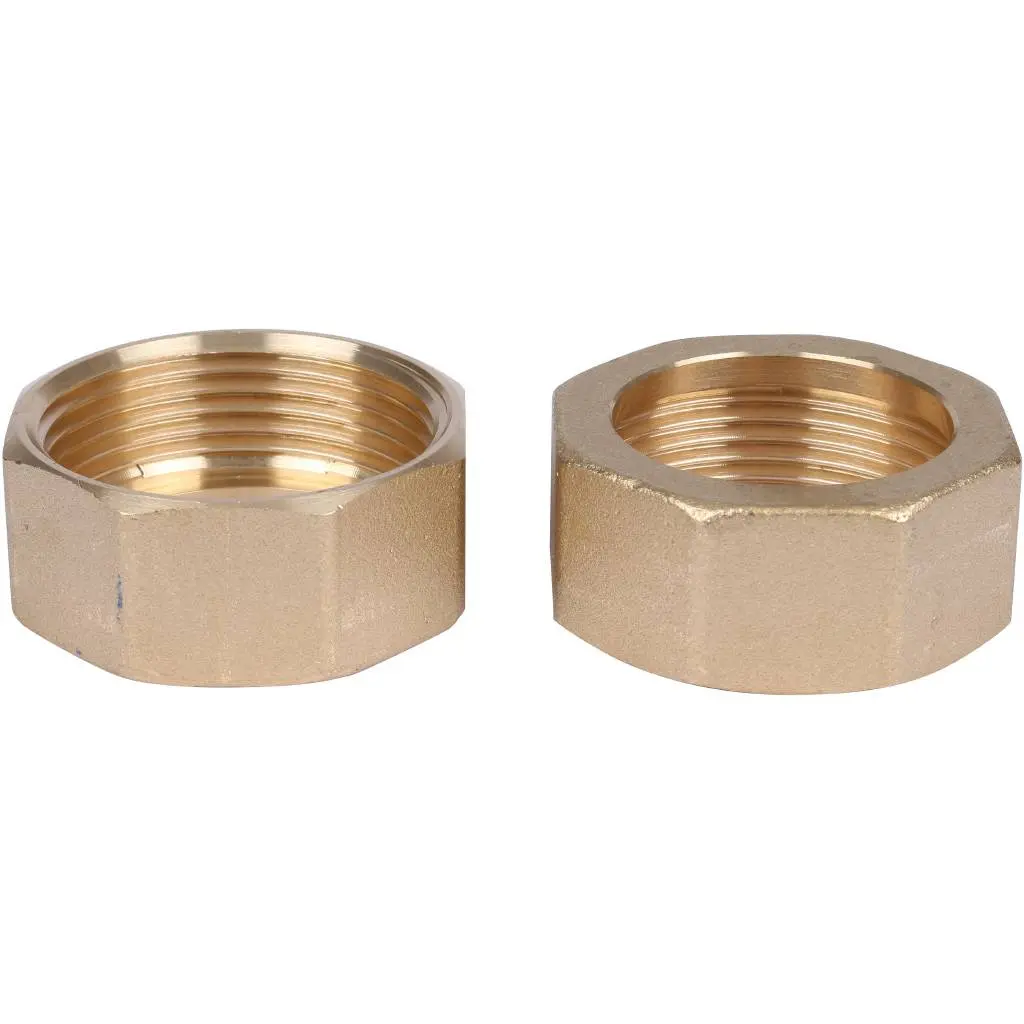

• резьбовых штуцеров
• сетчатого фильтра тонкой очистки
• чаши фильтра
• шарового клапана

МАТЕРИАЛЫ:

• корпус из штампованной латуни, устойчивой к вымыванию цинка

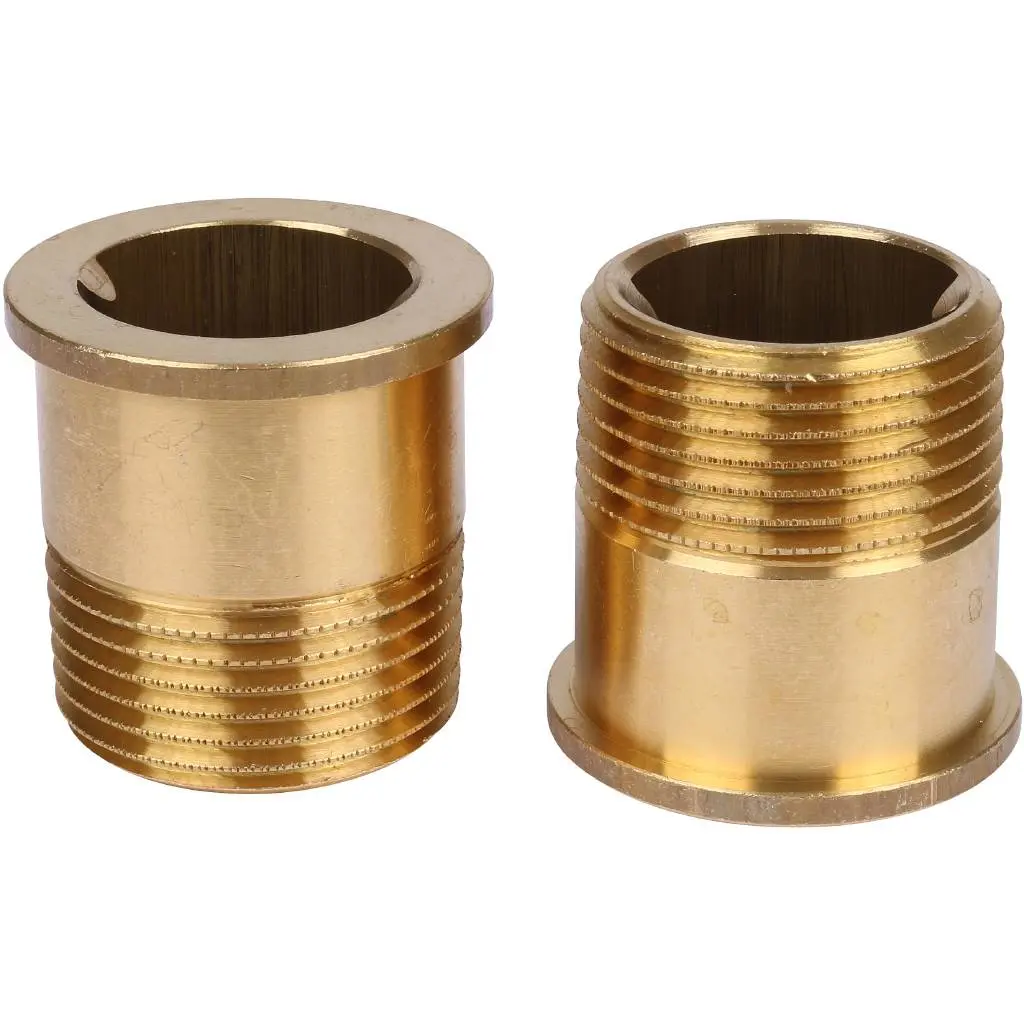

• штуцеры с наружной резьбой из латуни
• фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
• чаша фильтра из ударопрочного прозрачного синтетического материала (для холодной воды)
• пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала
• регулировочная пружина из пружинной стали
• армированная волокном диафрагма из NBR

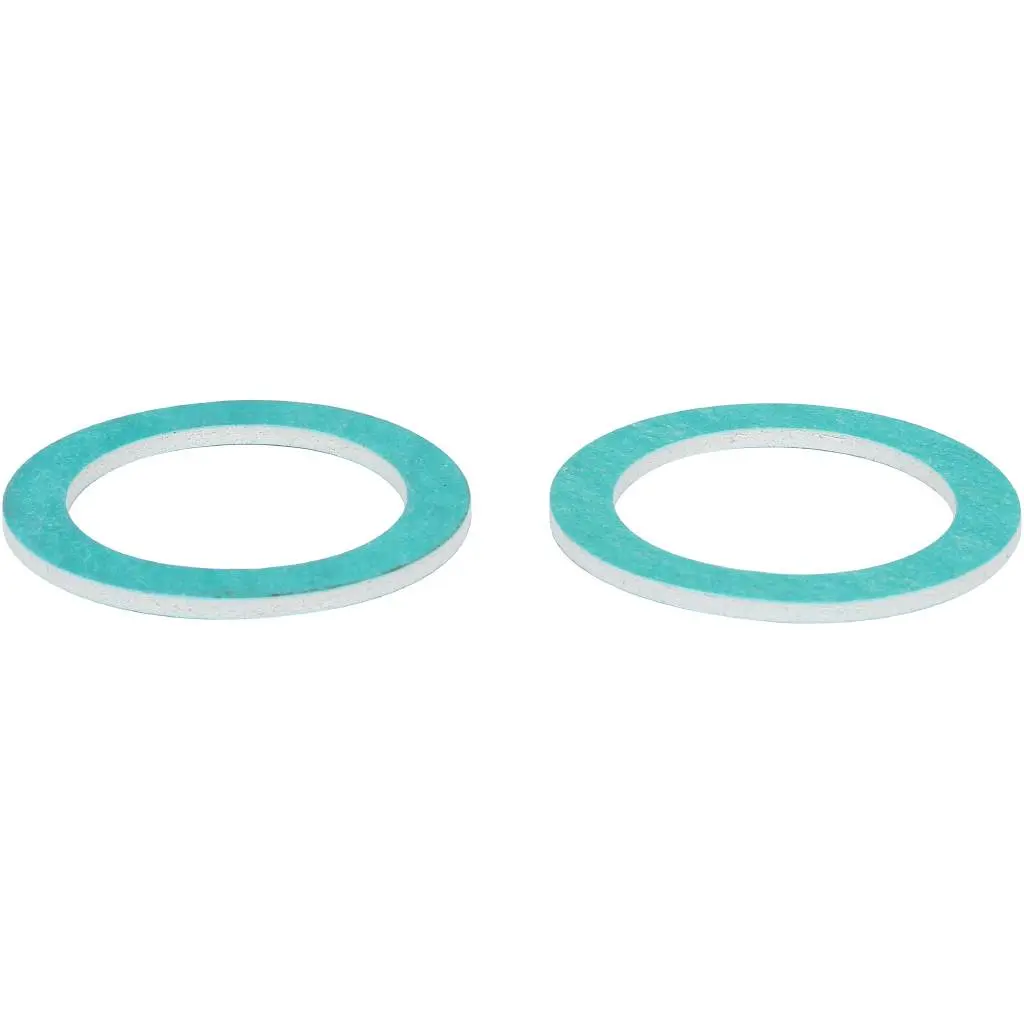

• уплотнения из NBR

ПРИНЦИП ДЕЙСТВИЯ:

В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю, но с несколько пониженным давлением. Режим промывки выключается простым поворотом ручки шарового клапана. Встроенный клапан понижения давления работает по принципу выравнивания сил. Сила давления диафрагмы уравновешена силой давления регулировочной пружины. Это значит, что выходное давление возрастает до тех пор, пока усилия диафрагмы и регулировочной пружины, действующей в противовес, не будут уравновешены. Величина давления на входе не влияет на открывание или закрывание клапана. Вследствие этого, изменения давления на входе не оказывают влияния на выходное давление.

ИНСТРУКЦИЯ ПО МОНТАЖУ:

• Можно монтировать как на металлические, так и на пластиковые трубы.
• Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
• Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода.
• Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
• Рекомендуется после комбинированного фильтра оставлять прямолинейный стабилизирующий участок трубопровода длиной не менее пятикратного номинала присоединительного размера.

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ:

Комбинированные сетчатые фильтры тонкой очистки FK06 предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий.
Фильтры FK06 устанавливают при наличии в системе сантехнического и бытового оборудования, чувствительного к загрязнениям, а также:

если статическое давление превышает максимальное рабочее давление для устройств водопотребления

если в последующих магистралях должны быть исключены скачки давления

для защиты от шума, когда статическое давление в точках отбора воды превышает 5,0 бар (DIN 4109)

в случаях, если пространство для монтажа ограничено, особенно при малом расстоянии до стены.
