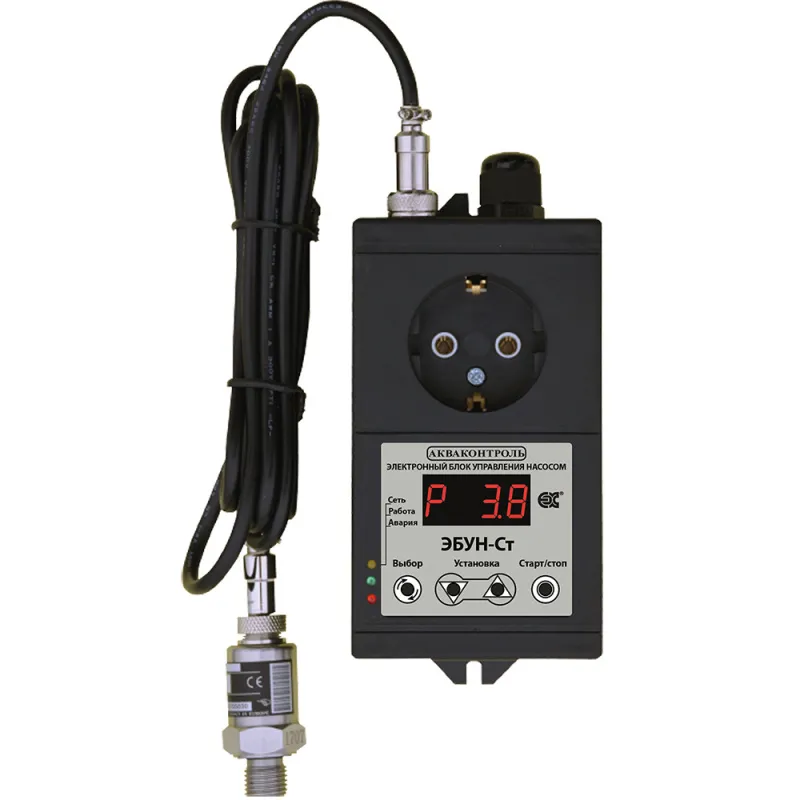

EXTRA® Акваконтроль ЭБУН-СТ Электронный блок управления насосом с выносным датчиком давления 4-20 мА с плавным пуском
Назначение
Электронные блоки управления насосом «Extra Акваконтроль» ЭБУН-Ст являются комплексными приборами управления и защиты скважинных, поверхностных и дренажных насосов потребляемой мощностью P1 не более 1.5 или 2.5 кВт.
Модель ЭБУН-Ст снабжена датчиком давления промышленного стандарта с нормированным выходным сигналом 4-20 мА и проводом длиной 3 метра.
Внимание! ЭБУН не предназначен для управления насосами, имеющими встроенный плавный пуск, частотный преобразователь или электронные системы защиты.
ЭБУН обладает функцией обучения электрическим характеристикам подключенного насоса, что позволяет использовать его с насосами разных мощностей без проведения электроизмерительных работ и кропотливой настройки.
ЭБУН состоит из трех функциональных модулей:
- модуль реле давления с программным компонентом РДЭ-Мастер «Extra Акваконтроль» обеспечивает включение насоса по нижнему давлению и отключение по верхнему, защиту от сухого хода, утечек в системе водоснабжения, разрыва трубопроводов, настраиваемый автоматический перезапуск насоса после срабатывания защиты от сухого хода, ограничение работы насоса по встроенному таймеру, цифровую регулировку параметров работы и. т. д.
- Модуль устройства защиты насоса УЗН-Проф «Extra Акваконтроль» имеет функцию автоматического определения параметров электрической сети и характеристик насоса, подключенного в систему водоснабжения, и обеспечивает адаптивный плавный пуск, гарантирующий стабильное плавное включение насоса при разных уровнях напряжения в сети, автоматическое формирование графика плавного пуска в зависимости от условий работы насоса после проведения процедуры обучения, защиту от сухого хода и перегрузок методом постоянного контроля электрических параметров при работе насоса;
- Модуль встроенного мультиметра измеряет и отображает напряжение сети, потребляемый насосом ток, его мощность и cosⱷ.
Условия экспяуатации

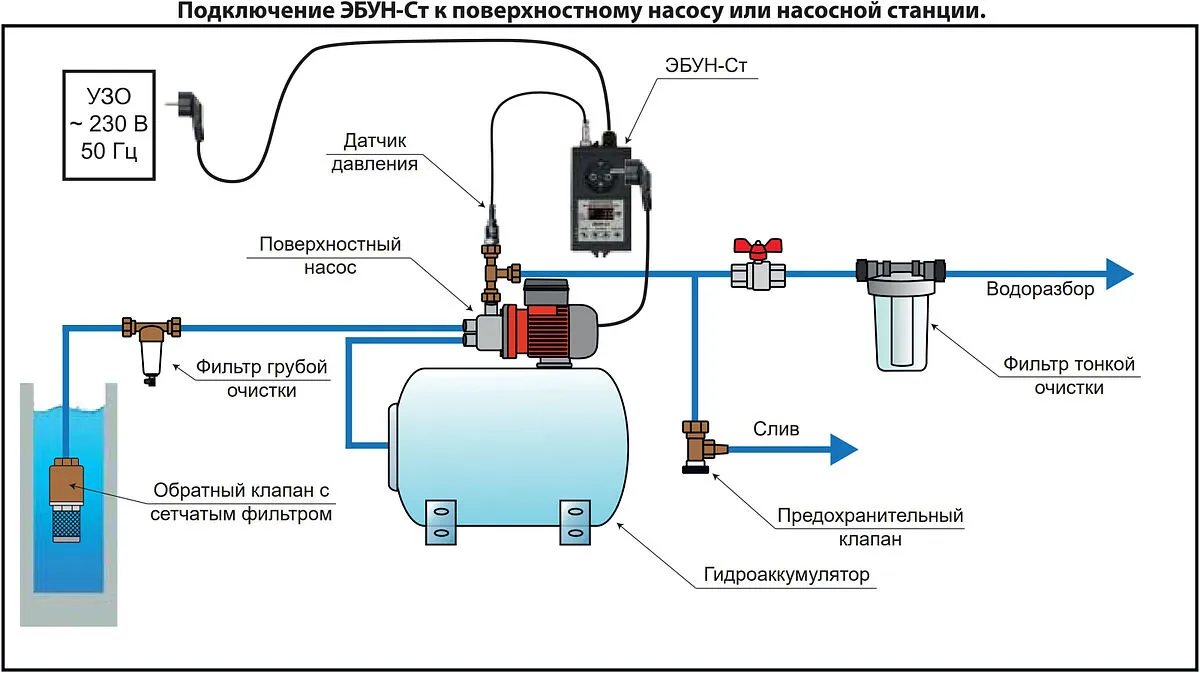

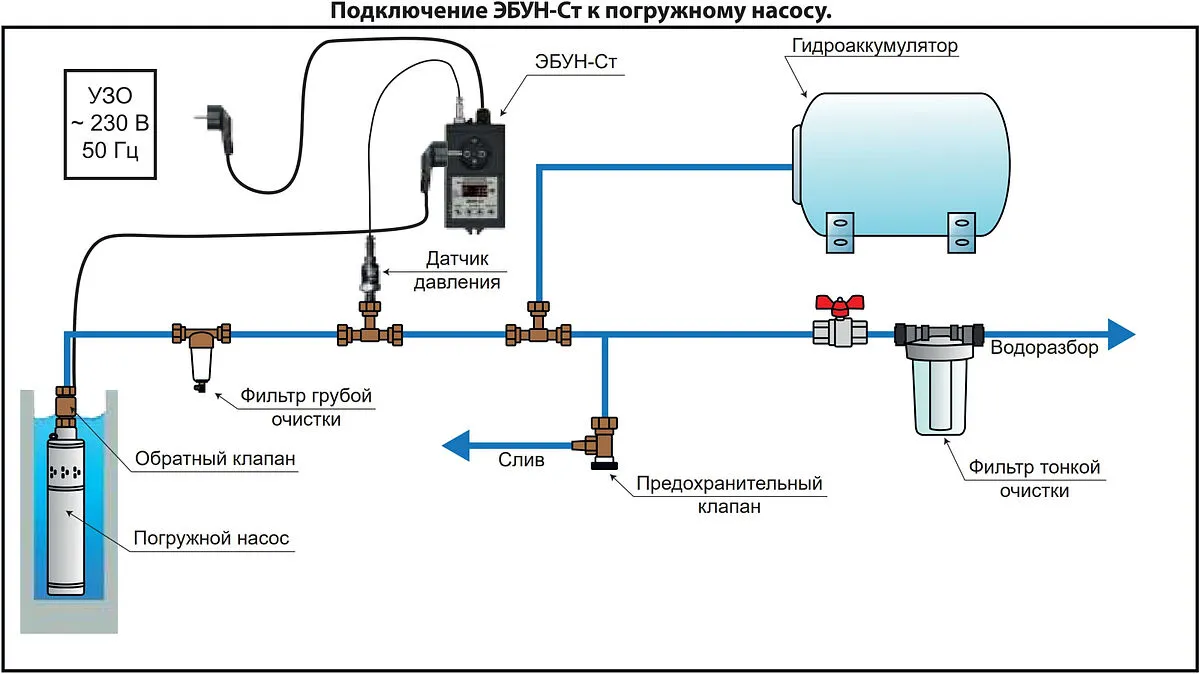

- СДВ предназначен дпя работы в системе водоснабжения с гидроаккумулятором.
- Климатическое исполнение устройства по ГОСТ 15150-69: УХЛЗ.1* (уверенный/холодный климат, в закрытом помещении с естественной вентиляцией, без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги).
- Диапазон температуры окружающего воздуха: +5°С...+40°C.
- Максимальная температура воды в месте установки датчика давления: +35°C.
- Относительная влажность воздуха: до 98% при температуре +25°C.
Комплектность
- Электронный блок управления насосом ЭБУН-Ст — 1 шт.
- Датчик давления, G1/4”, выходной сигнал 4-20 мА — 1 шт.
- Кабель датчика давления 3 метра — 1 шт.
- Инструкция по эксплуатации — 1 шт.
- Упаковка — 1 шт
