Описание

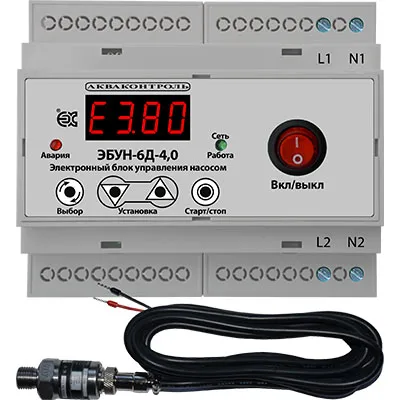

EXTRA® Акваконтроль ЭБУН-6Д Электронный блок управления насосом с выносным датчиком давления 4-20 мА с плавным пуском
Назначение
Электронные блоки управления насосом на DIN рейку серий ЭБУН-6Д «Extra Акваконтроль», являются комплексными приборами управления и защиты электронасоса, далее насоса, в системах автономного индивидуального или коллективного водоснабжения.
ВНИМАНИЕ! Приборы серий ЭБУН предназначены для автоматизации работы бытовых насосов, не имеющих встроенных электронных систем плавного пуска и защиты, работающих в электрической сети с неискаженной формой напряжения.
ЭБУН состоит из трех функциональных модулей:
- Модуль реле давления с программным компонентом РДЭ-Мастер «Extra Акваконтроль» обеспечивает включение насоса по нижнему давлению и отключение по верхнему, защиту от сухого хода, утечек в системе водоснабжения, разрыва трубопроводов, настраиваемый автоматический перезапуск насоса после срабатывания защиты от сухого хода, ограничение работы насоса по встроенному таймеру, цифровую регулировку параметров работы и. т. д.
- Модуль устройства защиты насоса УЗН-Проф «Extra Акваконтроль» имеет функцию автоматического определения параметров электрической сети и характеристик насоса, подключенного в систему водоснабжения, и обеспечивает адаптивный плавный пуск, гарантирующий стабильное плавное включение насоса при разных уровнях напряжения в сети, автоматическое формирование графика плавного пуска в зависимости от условий работы насоса после проведения процедуры обучения, защиту от сухого хода и перегрузок методом постоянного контроля электрических параметров при работе насоса;
- Модуль встроенного мультиметра измеряет и отображает напряжение сети, потребляемый насосом ток, его мощность и cosⱷ.
ЭБУН комплектуется выносным датчиком давления с присоединительным размером G1/4” и кабелем длиной три метра.
При использовании витой пары в экранирующей оболочке в качестве кабеля датчика давления, его длина может достигать 100 метров, что существенно расширяет возможности применения ЭБУН
Функции модуля измерения электрических параметров
- Узел измерения электрических параметров ведет постоянный контроль работы насоса и отображает на дисплее:
- действующее значение напряжения сети;
- действующее значение потребляемого насосом тока;
- мощность потребляемую насосом от сети (P1);
- сдвиг фаз между напряжением в сети и протекаемым через насос током (cosⱷ).
Дополнительные возможности ЭБУН:
- имеет оптимальные заводские установки и позволяет оперативно вернуться к ним;
- позволяет скорректировать показания датчика давления на ноль при его замене;
- имеет парольную защиту доступа к системному меню.
Условия экспяуатации
- СДВ предназначен дпя работы в системе водоснабжения с гидроаккумулятором.
- Климатическое исполнение устройства по ГОСТ 15150-69: УХЛЗ.1* (уверенный/холодный климат, в закрытом помещении с естественной вентиляцией, без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги).
- Диапазон температуры окружающего воздуха: +5°С...+40°C.
- Максимальная температура воды в месте установки датчика давления: +35°C.
- Относительная влажность воздуха: до 98% при температуре +25°C.
Комплектность
- Электронный блок управления насосом ЭБУН– 1 шт.
- Датчик давления, G1/4”, выходной сигнал 4-20 мА – 1шт.
- Кабель датчика давления 3 метра – 1шт.
- Инструкция по эксплуатации – 1 шт.
- Упаковка – 1 шт
