Описание

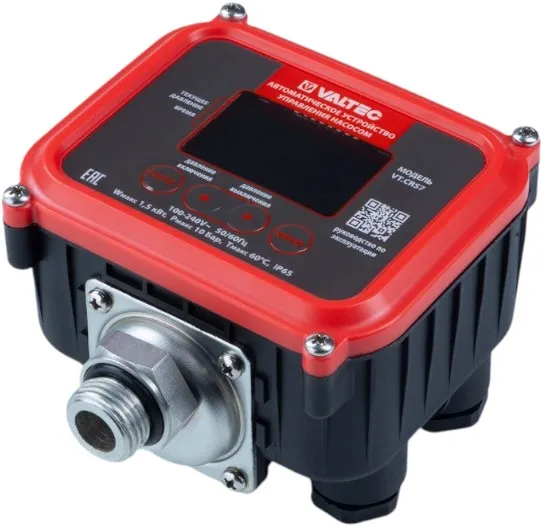

VALTEC Автоматическое устройство управления насосом VT.CRS7
Назначение и область применения
Автоматическое устройство управления насосом электронное предназначено для автоматизации работы электронасосов систем водоснабжения, в том числе питьевого, путём включения насоса при падении давления ниже установленного значения минимального давления, и выключения насоса при превышении установленного значения максимального давления.
Устройство позволяет производить пользовательскую настройку давлений включения и выключения.
Устройство содержит в себе функцию защиты насоса от «сухого хода» при отсутствии воды в трубопроводе.
Использование устройства обеспечивает безопасность эксплуатации и продлевает срок службы насоса и системы водоснабжения здания.
Принцип действия и выполняемые функции
Устройство представляет собой электронный коммутационный прибор, управляющий работой электронасоса системы водоснабжения.
Функции устройства:
- индикация давления в нагнетательной линии насоса в реальном времени;
- автоматическое включение насоса при понижении давления ниже установленного давления включения;
- автоматическое отключение насоса при превышении установленного давления выключения;
- защита насоса от «сухого хода» и работы «на закрытую задвижку»;
- автоматический перезапуск насоса с задержкой времени;
- настройка принудительного запуска насоса по временному периоду для предотвращения «закисания» и заклинивания крыльчатки;
- индикация включения насоса;
- индикация наличия аварийной ситуации.
Принцип действия
При давлении в системе менее настроечного значения давления выключения и более значения давления включения, контакты устройства находятся в замкнутом состоянии, и по ним электрический ток передаётся на коммутируемое устройство (насос). Когда давление в системе достигает установленной величины давления выключения – контакты размыкаются, отключая питание насоса.
Если в течении 30 секунд после включения давление не увеличилось на 0,1 бар и более –устройство отключит насос по ошибке «сухого хода», при этом на экране появится индикация символа аварии.
Каждые 15 минут после отключения устройство будет автоматически запускать насос на 30 секунд, чтобы определить наличие воды в трубопроводе. После повторения 4 циклов автоматическое включение насоса на 30 секунд производится 1 раз в час.
При падении давления в трубопроводе до 0 бар в процессе работы, устройство также отключит питание насоса по истечении 30 секундной задержки.
